Компютер VEF Mikro-1025

Сообщение Technomancer » 24.06.2016,18:07


Начну с информацией с ru.pc-history.com:

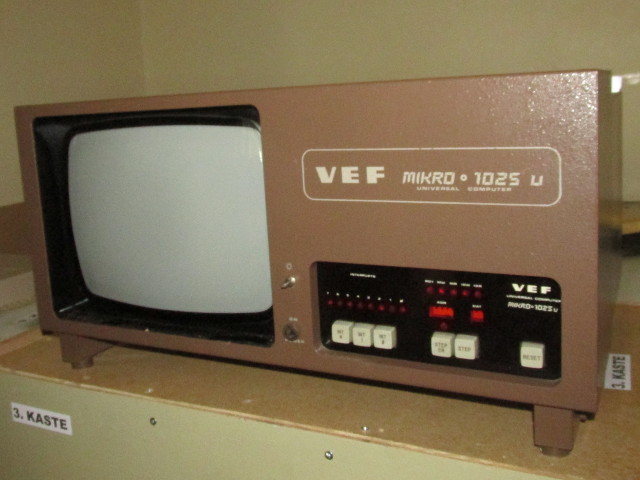

"Профессиональная персональная ЭВМ типа ВЭФ МИКРО 1025РС содержит в одном корпусе микроЭВМ и видеотерминал на базе 31-сантиметровой телевизионной электронно-лучевой трубки. Кроме этого ПЭВМ имеет отдельно стоящие универсальную алфавитно-цифровую клавиатуру ВЭФ МИКРО 6025 и НМГМД типа ВЭФ МИКРО 5350 на базе механизма дископривода ИЗОТ-5088. В состав ПЭВМ входили модули : центральный процессор ИПМ-80А, содержащий микропроцессор КР580 ИК80А, контроллер прерываний КР580 ВН59, таймер КР580 ВИ53, два последовательных интерфейса КР580 ВВ51, параллельный интерфейс КР580 ВВ55, контроллер шины КР580 ВГУ8, ППЗУ мониторной программы на базе БИС КР573 РФ2 и узел шинного арбитра МУЛТИБУС на пять уровней; оперативная память; контроллер и интерфейс универсального видеотерминала с микропроцессорным управлением; контроллер внешней памяти на НГМД с микропроцессорным управлением; инженерная панель.
Процессор обеспечиваал обработку информации с разрядностью слова 8 бит. Емкость запоминающих устройств: ОЗУ — 64Кбайт, ППЗУ — 4К байт.
Количество уровней: прерываний — 8, шинного приоритета — 8. Устройства ввода — вывода информации обеспечивают обмен данными- на миниатюрном гибком магнитном диске на базе дископривода ИЗОТ-5088 — с максимальной емкостью 320К байт; на гибком магнитном диске (размер 8) на базе дископривода ИЗОТ-5074 — с максимальной емкостью 1M байт. Максимальное число подключаемых дископриводов 4.
Видеотерминальное устройство имело емкость экрана 25 строк х 80 знаков, формат знакоместа 7х11 точек, формат знака 5х7 точек. Обеспечена работа с прописными, строчными русскими и латинскими буквами, а также 32 псевдографическими символами. Режимы работы дисплея отражаются на 25-й строке.
Клавиатура содержит 108 клавиш, код клавиатуры для алфавитно-цифровых клавиш. Сопряжение клавиатуры с ПЭВМ производится по рангу связи ИРПР. Габаритные размеры клавиатуры 590х180х40 мм.
Программное обеспечение построено на основе операционной системы ОC РВ-ВЭФ. Обеспечена совместимость с операционными системами ИСИС-11, СР/М-80 и системой реального времени РМХ-80."


Большое спасибо музею VEF-а за возможность разобрать компютер из коллекции музея для исследования.

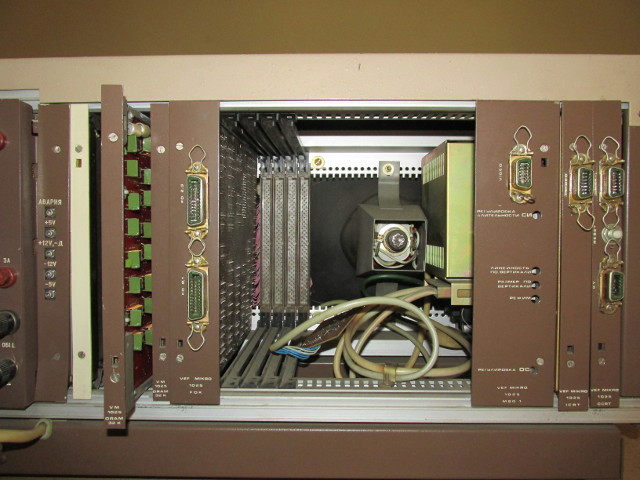

Так как сзади есть пустые места плат, я не уверен что компютерв полном комплекте, но есть надежда что всё-таки его со временем удастся запустить в режиме простого терминала. В конструкции плат я замчал два интересных нюанса. Во-первых, исользовано довольно много маленьких ПЗУ, как К556РТ4, РТ5 и К155РЕ3. По-моему, они исполняют простые логические функции и так экономит корпуса логических микросхем. Во-вторых, все микросхемы запаяны в неметализованных отверстиях и их выпаивать и менять намного проще чем выпаивать микросхемы из просто двухсторонних плат.

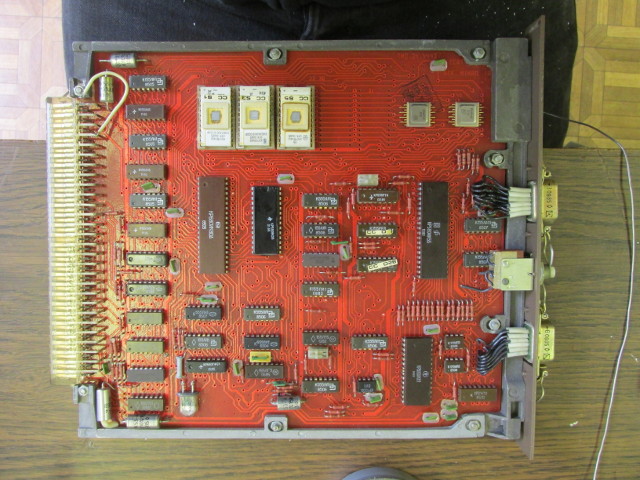

Плата процессора.
Процессор - К580ИК80А, рядом трое К573РФ2, видимо есть место для еще двух. Что интересно, без системного ОЗУ, рядом с процессором есть и статический 1KB ОЗУ, построен из двух К541РУ2. Частота процессора очевидно 2МГц, потому что кварц на 18МГц и К580ГФ24 делят частоту на 9. На плате находится и К580ИК51 последовательный интерфейс, который скорее всего използуетя для порта v.24. Как контролируются прерывания мне непонятно, потому что К580ВН59 негде не видно. То же самое с ПДП. Скорее всего, что данная плате всего терминальный процессор и основного процессора нету.

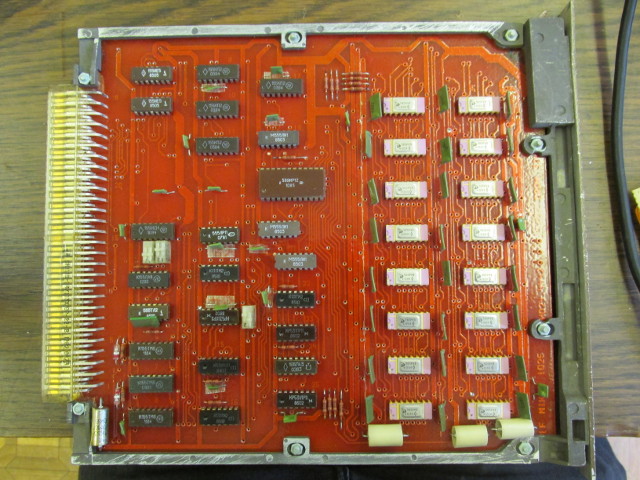

Плата ОЗУ.
В шасии компютера установлено два плат ОЗУ. На каждой из плат находится 16 шт К565РУ3, что делает общий обём платы 32KB.

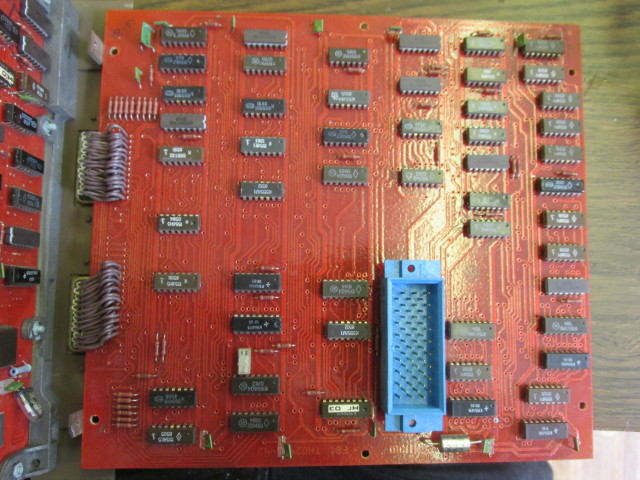

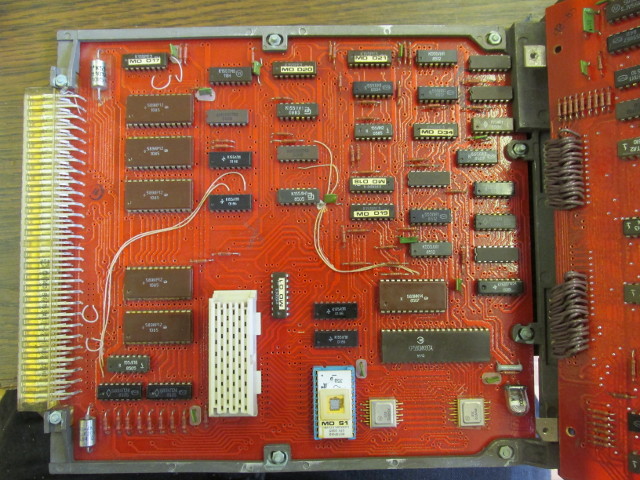

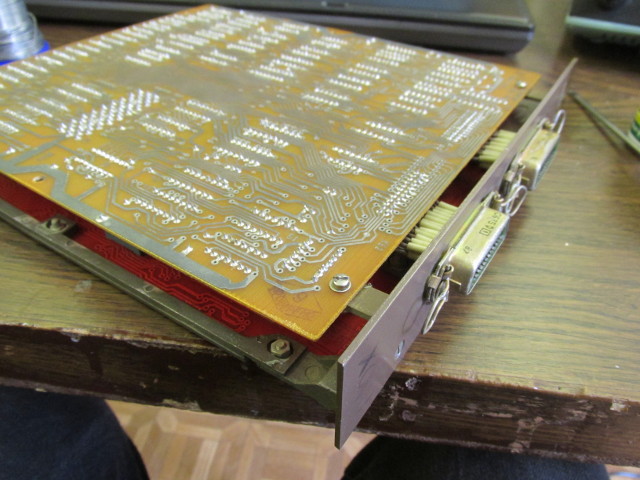

Плата КНГМД.
На плате КНГМД установлен свой процессор К580ИК80 с похожей периферией как на процессорной плате - К573РФ2 и К541РУ2 и 2МГц частотой. Контроллер состоит из двух плат, которые соединяются с разъемом посередине плат. Подробнее устройство плат не исследовал.

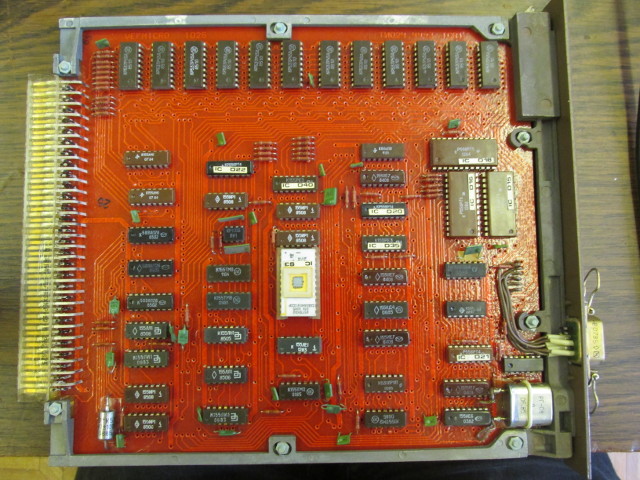

Плата видео адаптера.
На плате видео адаптера нет специального видео контроллера, всё сделано на логике и ПЗУ. Контроллер чисто текстового режима. Отображаемые симболы храняется в К572РФ2. ОЗУ видео адаптера - 12шт КР537РУ3А. С платой развертки соединяютя через внешный кабель. Кинескоп - 31ЛК4Б, черно-белый.

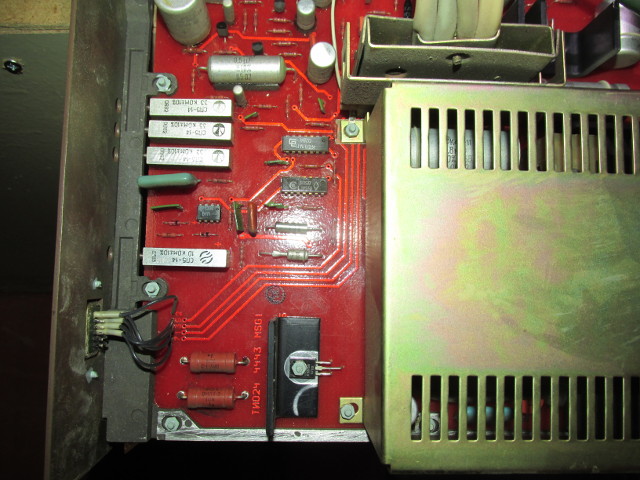

Панель отладки.

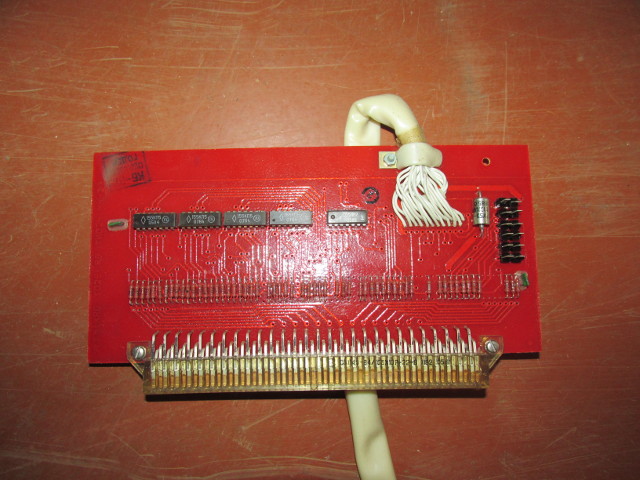

На лицевом панели компютера есть панель отладки, который похоже что дают возможность вызвать двое прерывании и отображть содержимое в адресах памяти. Плату, которая находитя за лицевой панели я не смог сфотографировать так как тогда нужна полная разборка компютера. Плату отладки с системной шиной соединяют отдельная несложная плата.

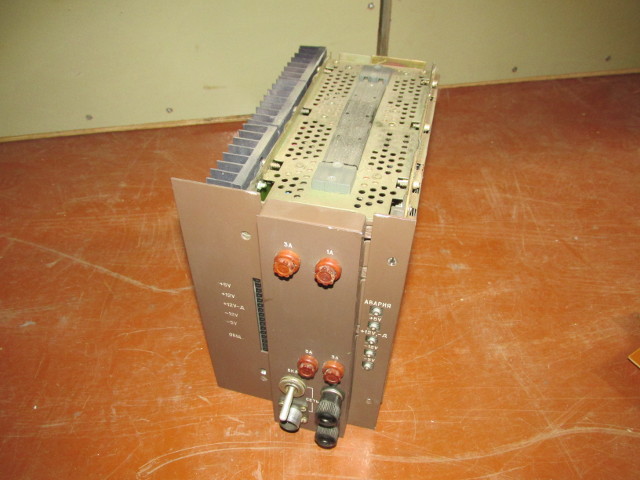

Блок питания. БП очень похож на БП из АТС VEF Квант. Это вполне возможно потому что оба производились в одном заводе в одное время и базировались на одной технологии. Платы в шасси тоже крепится по тому же принципу как Квантовские платы в шасси АТС. Через некоторое время я бы смог и так же осмотреть небольшую АТС Квант, если интересно.

Пока я осмотрел только сам компютер. В музее есть и клавиатура и НГМД, которые я тоже договорился что можно будет открыть для осмотра. К сожелению не хватает кабеля между компютером и НГМД. Я понимаю что данные компютера были не очень распространены и я не знаю, может быть данный экземпляр вообше опытный, но я был бы очень признавателен за любую информацию или даже документацию этого компютера.

Прошивки всех ПЗУ компютера.
