[Прага] Помогите опознать - И-5м

Сообщение Gleb » 11.08.2019,23:38

Помогите опознать.

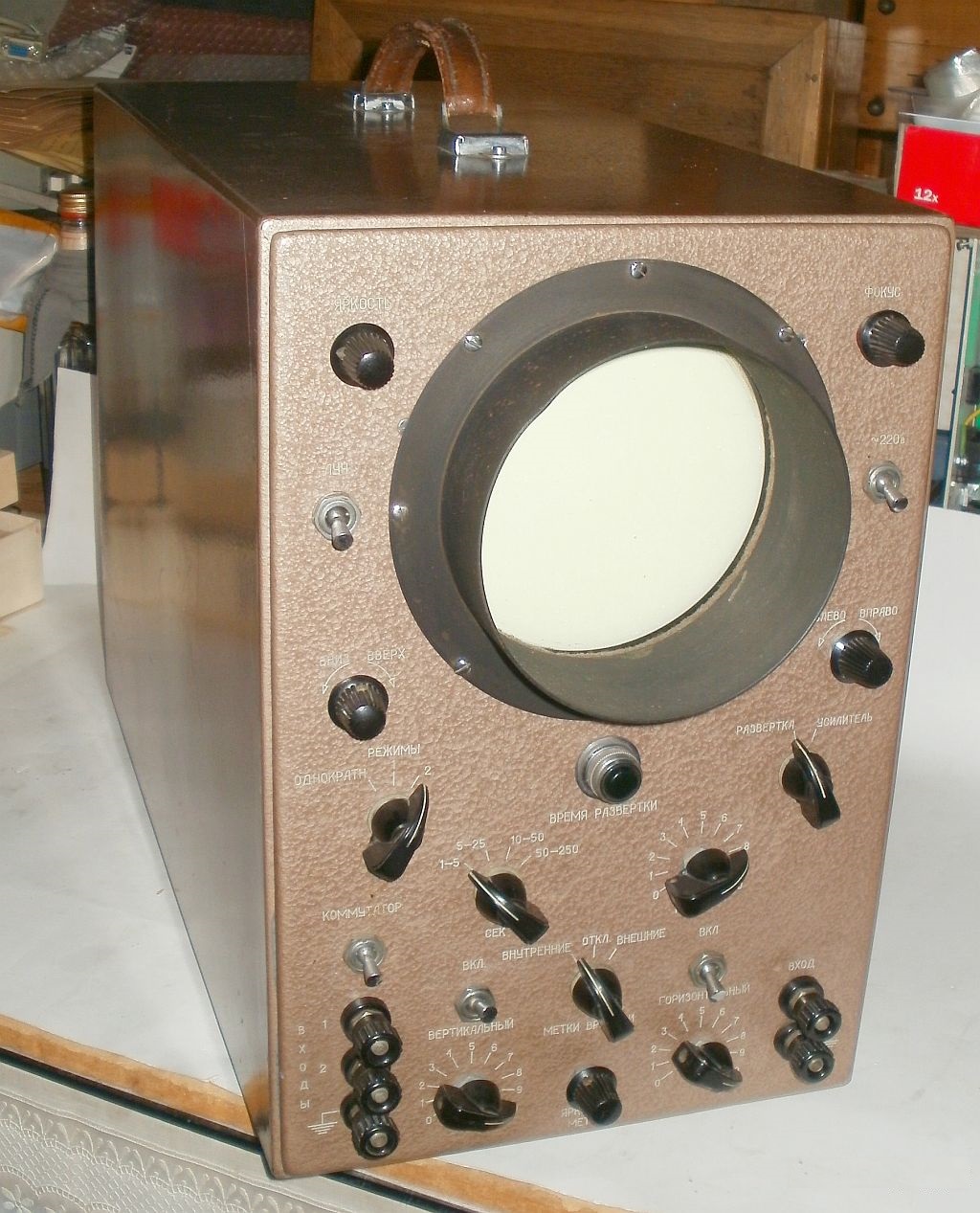

Фото:




На шильдике написано И-5м.
Пензенский совнархоз.
Завод счетно-аналитических машин (САМ).
1960 год.
Серийный номер 2 (интересно, как он попал в Чехию).

Выглядит как осциллограф с очень медленной разверткой (1-250 секунд)

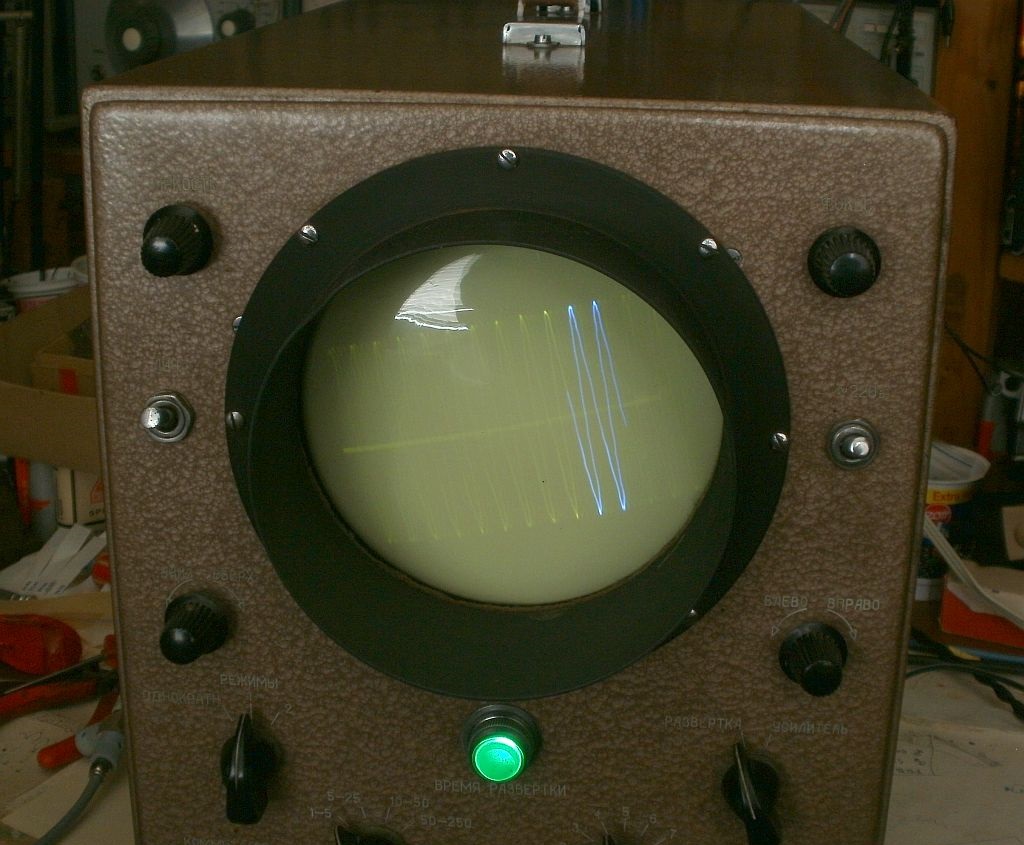

Отображает поданные на вход сигналы (трубка легко повернулась рукой, разболталось крепление, сейчас уже показывает горизонтально, внутрь лезть и закреплять не хотелось).

Нашел упоминания о чем-то подобном (электронный индикатор серийного интегратора) в отношении аналоговых вычислительных машин, например http://www.computer-museum.ru/histussr/ ... za_sam.htm и https://www.pvsm.ru/staroe-zhelezo/112589, но на фото не совсем то.

Я не в теме АВМ, может кто знает - это из этой-же темы или что-то другое ?

reiji
Advanced Member
Сообщения: 784
Зарегистрирован: 03.10.2013,05:14
Откуда: St.-Petersburg

[Прага] Помогите опознать - И-5м

Сообщение reiji » 14.08.2019,18:33

Gleb, попробуйте тут спросить.

Gleb
Newbie
Сообщения: 82
Зарегистрирован: 30.10.2016,20:46
Откуда: Прага

[Прага] Помогите опознать - И-5м

Сообщение Gleb » 15.08.2019,14:47

Спасибо, попробую.

DJ Professor
Advanced Member
Сообщения: 565
Зарегистрирован: 15.02.2011,17:56
Откуда: Великий Новгород

[Прага] Помогите опознать - И-5м

Сообщение DJ Professor » 18.08.2019,10:37

Могу точно сказать, что на 13ло36в), и, есть вероятность, что по схеме близок к эо-7, но это не точно)
Windows квантумом шурша, пишет свопы неспеша...

15a18
Newbie
Сообщения: 32
Зарегистрирован: 14.07.2017,15:33
Откуда: Крым

[Прага] Помогите опознать - И-5м

Сообщение 15a18 » 21.10.2019,19:34

Это действительно индикатор выходного процесса аналоговой ЭВМ. Поэтому у него такая медленная развертка и большое послесвечение - иначе сам процесс будет трудно увидеть в подробностях.
Работал с такими и аналогичными в 70-е годы.

Gleb
Newbie
Сообщения: 82
Зарегистрирован: 30.10.2016,20:46
Откуда: Прага

[Прага] Помогите опознать - И-5м

Сообщение Gleb » 22.10.2019,00:41

Спасибо. А в какой(-их) конкретно АВМ применялся именно этот индикатор не подскажете ?

Pedro
Newbie
Сообщения: 60
Зарегистрирован: 18.04.2008,11:46

[Прага] Помогите опознать - И-5м

Сообщение Pedro » 13.02.2020,17:25


Gleb
Newbie
Сообщения: 82
Зарегистрирован: 30.10.2016,20:46
Откуда: Прага

[Прага] Помогите опознать - И-5м

Сообщение Gleb » 13.02.2020,18:06

Спасибо !

15a18
Newbie
Сообщения: 32
Зарегистрирован: 14.07.2017,15:33
Откуда: Крым

[Прага] Помогите опознать - И-5м

Сообщение 15a18 » 14.02.2020,17:12

Gleb писал(а):
22.10.2019,00:41
Спасибо. А в какой(-их) конкретно АВМ применялся именно этот индикатор не подскажете ?
МН-7, МН-10. В принципе, этот индикатор мог использоваться на разных моделях машин. Важно только, чтобы его технические характеристики позволяли отображать моделируемый процесс.

Gleb
Newbie
Сообщения: 82
Зарегистрирован: 30.10.2016,20:46
Откуда: Прага

[Прага] Помогите опознать - И-5м

Сообщение Gleb » 14.02.2020,17:52

Понятно, спасибо.
Нашел несколько книг, где рассказывается о моделировании на АВМ и упоминается в частности МН-7 с возможностью подключения такого индикатора.
https://yadi.sk/d/MoVv2Ibb3H8cjs
https://ru.b-ok2.org/book/5209273/8adc3d
