Ищу дамп биоса в/к Ati Rage XL PCI

[Mr.Hunt]

13 пин уходит на микруху

Полную маркировку микрухи дайте.

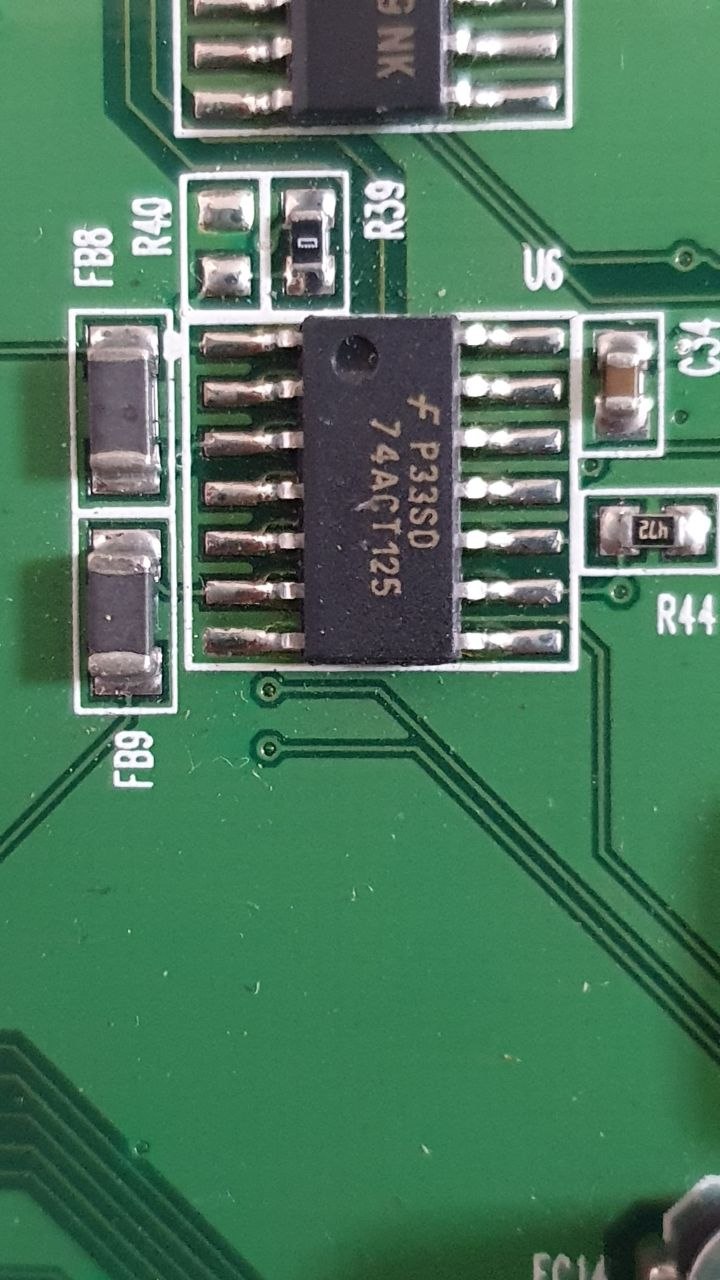

P33SD 74ACT125

[acorp]

"Раз вертикальная синхронизация (V-Sync) заведена на 3-ю ногу, а горизонтальная (H-Sync) на 6-ю, это означает, что плата Sun блокирует оба сигнала синхронизации сразу.
Чтобы монитор стабильно запускался и в POST, и в Windows, нам нужно принудительно открыть оба этих канала (Канал 1 и Канал 2). Для этого необходимо посадить на «землю» (GND) две управляющие ножки: Пин 1 и Пин 4.
Вот точная инструкция по пайке для вашей конфигурации.
Схема работы с чипом (Вид сверху). Ориентируйтесь по выемке-ключу на корпусе микросхемы (она находится слева). Нумерация ног идет против часовой стрелки.
Снимок экрана 2026-09-05 165924.png
Пошаговая инструкция по хардмоду
Вам понадобятся: паяльник с тонким жалом, пинцет или игла, канифоль/флюс и один короткий тонкий медный проводок (жилка).
Шаг 1. Освобождение управляющих ножек
Чтобы не сжечь порты видеочипа ATI Rage принудительным заземлением, ножки буфера нужно физически отсоединить от платы.
Аккуратно прогрейте паяльником Пин 1 (1/OE). Подсуньте под неё кончик швейной иглы или лезвие бритвы и слегка приподнимите ножку вверх, чтобы она отошла от дорожки на плате и осталась висеть в воздухе.
Повторите ту же операцию для Пина 4 (2/OE). Нагрейте её и приподнимите вверх, изолировав от контактной площадки на текстолите.
Убедитесь (желательно через лупу или камеру смартфона), что обе ножки (1 и 4) больше не касаются платы под ними.

Шаг 2. Заземление и объединение каналовТеперь нам нужно соединить обе поднятые ножки с общим минусом (землей) на Пине 7.
Возьмите тонкий зачищенный проводок. Припаяйте его кончик к поднятому Пину 1.
Протяните этот же проводок к поднятому Пину 4 и припаяйте к нему (получится аккуратная перемычка в воздухе между 1 и 4 ногами).
Ведите проводок дальше и припаяйте его к Пину 7 (GND). Пин 7 приподнимать не нужно, паяйте прямо на заводскую пайку к плате.
Альтернативный (более изящный) вариант: если длины ножек хватает, можно аккуратно загнуть поднятые Пин 1 и Пин 4 в сторону Пина 7 и спаять их каплей припоя через один общий проводок.

Что изменится после этого?
Как только Пин 1 и Пин 4 будут надежно соединены с Пином 7:
Оба внутренних ключа микросхемы 74ACT125 перейдут в режим «всегда открыто».
Сигналы вертикальной и горизонтальной синхронизации начнут беспрепятственно поступать с чипа ATI Rage XL прямо на VGA-разъем (контакты 13 и 14).
Монитор начнет определять видеосигнал в момент включения ПК, и вы увидите стандартный экран POST (BIOS материнской платы).
Если после этого появится POST, но изображение сместится или Windows выдаст ошибку, мы сможем окончательно скорректировать частотную таблицу в видео-BIOS Advantech для идеальной центровки картинки."

Pin 2 и 5 уходит на рядом стоящую 74F74 на выводы 2 и 3;
С 74F74 вывод 1 и 4 уходит на вывод 4 ATC86, вывод 5 на 10 ACT86;
Pin 5 ACT86 уходит на 10 вывод 74ACT125, Pin 6 на 4 вывод 74ACT125, Pin 1 уходит на 7 вывод 74F74

Чет запутался я в этой логике, надо видимо рисовать

[esasoft]

Вы первые два пина сначала сделайте, может, и рисовать ничего не придётся больше.

[Mr.Hunt]

"Раз вертикальная синхронизация (V-Sync) заведена на 3-ю ногу, а горизонтальная (H-Sync) на 6-ю, это означает, что плата Sun блокирует оба сигнала синхронизации сразу.
Чтобы монитор стабильно запускался и в POST, и в Windows, нам нужно принудительно открыть оба этих канала (Канал 1 и Канал 2). Для этого необходимо посадить на «землю» (GND) две управляющие ножки: Пин 1 и Пин 4.
Вот точная инструкция по пайке для вашей конфигурации.
Схема работы с чипом (Вид сверху). Ориентируйтесь по выемке-ключу на корпусе микросхемы (она находится слева). Нумерация ног идет против часовой стрелки.
Снимок экрана 2026-09-05 165924.png
Пошаговая инструкция по хардмоду
Вам понадобятся: паяльник с тонким жалом, пинцет или игла, канифоль/флюс и один короткий тонкий медный проводок (жилка).
Шаг 1. Освобождение управляющих ножек
Чтобы не сжечь порты видеочипа ATI Rage принудительным заземлением, ножки буфера нужно физически отсоединить от платы.
Аккуратно прогрейте паяльником Пин 1 (1/OE). Подсуньте под неё кончик швейной иглы или лезвие бритвы и слегка приподнимите ножку вверх, чтобы она отошла от дорожки на плате и осталась висеть в воздухе.
Повторите ту же операцию для Пина 4 (2/OE). Нагрейте её и приподнимите вверх, изолировав от контактной площадки на текстолите.
Убедитесь (желательно через лупу или камеру смартфона), что обе ножки (1 и 4) больше не касаются платы под ними.

Шаг 2. Заземление и объединение каналовТеперь нам нужно соединить обе поднятые ножки с общим минусом (землей) на Пине 7.
Возьмите тонкий зачищенный проводок. Припаяйте его кончик к поднятому Пину 1.
Протяните этот же проводок к поднятому Пину 4 и припаяйте к нему (получится аккуратная перемычка в воздухе между 1 и 4 ногами).
Ведите проводок дальше и припаяйте его к Пину 7 (GND). Пин 7 приподнимать не нужно, паяйте прямо на заводскую пайку к плате.
Альтернативный (более изящный) вариант: если длины ножек хватает, можно аккуратно загнуть поднятые Пин 1 и Пин 4 в сторону Пина 7 и спаять их каплей припоя через один общий проводок.

Что изменится после этого?
Как только Пин 1 и Пин 4 будут надежно соединены с Пином 7:
Оба внутренних ключа микросхемы 74ACT125 перейдут в режим «всегда открыто».
Сигналы вертикальной и горизонтальной синхронизации начнут беспрепятственно поступать с чипа ATI Rage XL прямо на VGA-разъем (контакты 13 и 14).
Монитор начнет определять видеосигнал в момент включения ПК, и вы увидите стандартный экран POST (BIOS материнской платы).
Если после этого появится POST, но изображение сместится или Windows выдаст ошибку, мы сможем окончательно скорректировать частотную таблицу в видео-BIOS Advantech для идеальной центровки картинки."

Pin 2 и 5 уходит на рядом стоящую 74F74 на выводы 2 и 3;
С 74F74 вывод 1 и 4 уходит на вывод 4 ATC86, вывод 5 на 10 ACT86;
Pin 5 ACT86 уходит на 10 вывод 74ACT125, Pin 6 на 4 вывод 74ACT125, Pin 1 уходит на 7 вывод 74F74

Чет запутался я в этой логике, надо видимо рисовать

Сделайте фото как я и прям по нему рисуйте.

[Mr.Hunt]

"Раз вертикальная синхронизация (V-Sync) заведена на 3-ю ногу, а горизонтальная (H-Sync) на 6-ю, это означает, что плата Sun блокирует оба сигнала синхронизации сразу.
Чтобы монитор стабильно запускался и в POST, и в Windows, нам нужно принудительно открыть оба этих канала (Канал 1 и Канал 2). Для этого необходимо посадить на «землю» (GND) две управляющие ножки: Пин 1 и Пин 4.
Вот точная инструкция по пайке для вашей конфигурации.
Схема работы с чипом (Вид сверху). Ориентируйтесь по выемке-ключу на корпусе микросхемы (она находится слева). Нумерация ног идет против часовой стрелки.
Снимок экрана 2026-09-05 165924.png
Пошаговая инструкция по хардмоду
Вам понадобятся: паяльник с тонким жалом, пинцет или игла, канифоль/флюс и один короткий тонкий медный проводок (жилка).
Шаг 1. Освобождение управляющих ножек
Чтобы не сжечь порты видеочипа ATI Rage принудительным заземлением, ножки буфера нужно физически отсоединить от платы.
Аккуратно прогрейте паяльником Пин 1 (1/OE). Подсуньте под неё кончик швейной иглы или лезвие бритвы и слегка приподнимите ножку вверх, чтобы она отошла от дорожки на плате и осталась висеть в воздухе.
Повторите ту же операцию для Пина 4 (2/OE). Нагрейте её и приподнимите вверх, изолировав от контактной площадки на текстолите.
Убедитесь (желательно через лупу или камеру смартфона), что обе ножки (1 и 4) больше не касаются платы под ними.

Шаг 2. Заземление и объединение каналовТеперь нам нужно соединить обе поднятые ножки с общим минусом (землей) на Пине 7.
Возьмите тонкий зачищенный проводок. Припаяйте его кончик к поднятому Пину 1.
Протяните этот же проводок к поднятому Пину 4 и припаяйте к нему (получится аккуратная перемычка в воздухе между 1 и 4 ногами).
Ведите проводок дальше и припаяйте его к Пину 7 (GND). Пин 7 приподнимать не нужно, паяйте прямо на заводскую пайку к плате.
Альтернативный (более изящный) вариант: если длины ножек хватает, можно аккуратно загнуть поднятые Пин 1 и Пин 4 в сторону Пина 7 и спаять их каплей припоя через один общий проводок.

Что изменится после этого?
Как только Пин 1 и Пин 4 будут надежно соединены с Пином 7:
Оба внутренних ключа микросхемы 74ACT125 перейдут в режим «всегда открыто».
Сигналы вертикальной и горизонтальной синхронизации начнут беспрепятственно поступать с чипа ATI Rage XL прямо на VGA-разъем (контакты 13 и 14).
Монитор начнет определять видеосигнал в момент включения ПК, и вы увидите стандартный экран POST (BIOS материнской платы).
Если после этого появится POST, но изображение сместится или Windows выдаст ошибку, мы сможем окончательно скорректировать частотную таблицу в видео-BIOS Advantech для идеальной центровки картинки."

Pin 2 и 5 уходит на рядом стоящую 74F74 на выводы 2 и 3;
С 74F74 вывод 1 и 4 уходит на вывод 4 ATC86, вывод 5 на 10 ACT86;
Pin 5 ACT86 уходит на 10 вывод 74ACT125, Pin 6 на 4 вывод 74ACT125, Pin 1 уходит на 7 вывод 74F74

Чет запутался я в этой логике, надо видимо рисовать

Сделайте фото как я и прям по нему рисуйте.
Ну а вообще сначала повесьте на землю эти две ноги, правда....

[acorp]

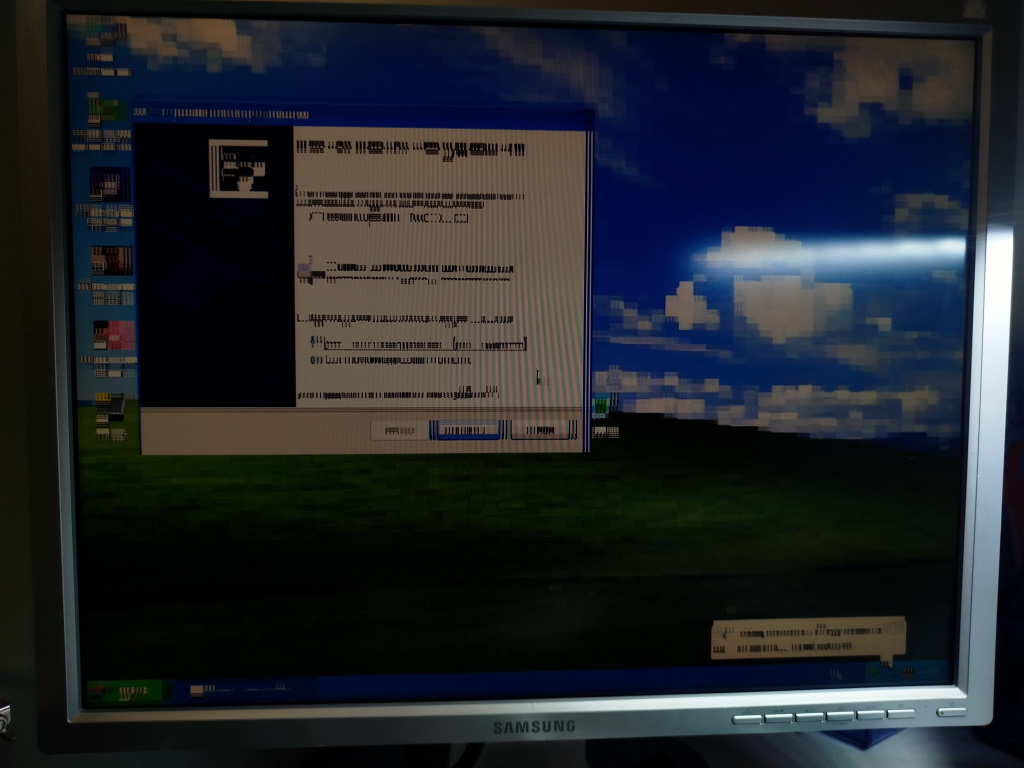

Действительно завелась, теперь видимо надо пробовать с таймингами и частотами разбираться

[Mr.Hunt]

В досе показывала что-то ?
Как основную одну пробовали ?

[acorp]

В досе показывала что-то ?
Как основную одну пробовали ?

Да, полноценно работает, с артефактами только разобраться надо

[esasoft]

acorp, отлично, это уже очень большой прогресс!
Какая версия прошивки сейчас зашита?
Пока возьму 4-ю на тесты.

[acorp]

acorp, отлично, это уже очень большой прогресс!
Какая версия прошивки сейчас зашита?

47с, только понять пока не могу в чем прикол, попрошивал предыдущие прошивки и карта свалилась с исходное состояние, с пайкой проблем нет
P.S: под виндой вроде нормально "работает", такое ощущение, что с инициализацией не до конца проблема решена, ну либо у меня карта битая

[esasoft]

acorp, питание попробуйте с неё снять совсем (вытащите из корпуса).
И прошивки прошейте в порядке возрастания, попробуйте.
Как будет стабильная картинка в DOS и в Windows - скажите версию.
Кстати, мне тут ИИ намекает, что неплохо бы потом память подразогнать до штатных значений (143 либо 166 МГЦ, на выбор), а то, говорит, сейчас она на 125 МГц сконфигурирована и так и работает. Для сервера нужна стабильность, скорость в играх там нафиг не нужна, поэтому скорость занижена.
