82371AB vs SD-IDE- твой UDMA недостаточно хорош

[bbr]

bbr, можете зафотать свой SD-IDE? я юзаю как раз подобный переходник, проблем с загрузкой раньше никогда не замечал.

Там дело может, ещё и в прошиве быть.

Их у меня три варианта, покупавшихся на Али с интервалом в два года.


Слева - оригинальный SINTECHI SD to CF Adapter (товара по ссылке уже НЕТ), заказ Dec. 10 2018

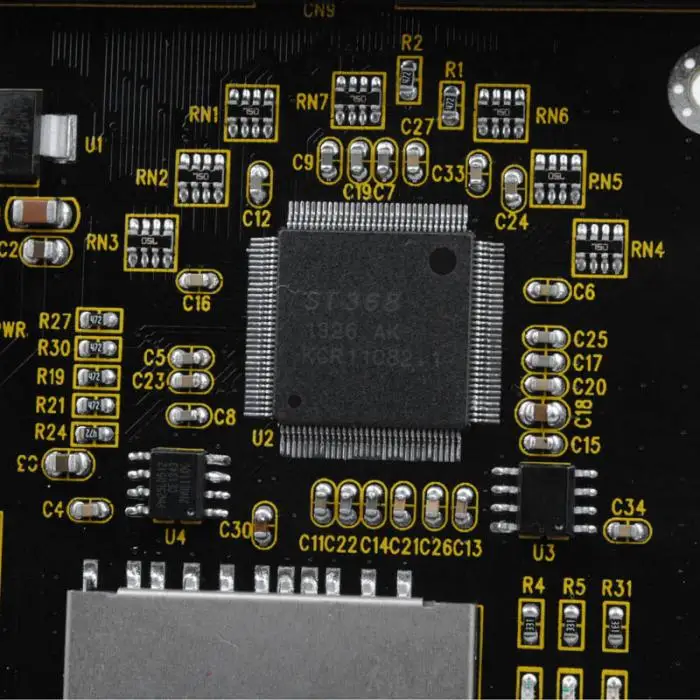

В product snapshot есть фото, там чип без голографичской наклейки и это НЕ FC1306/FC1307, это некий ST368:

Их у меня есть штуки 4, рассованы по разным местам, которые готовы с него загружаться.

В центре - визуально идентичный клон, который говорит про себя FC-1307 SD to CF Adapter, заказ Feb. 21 2021
Фото продукта на Али без наклейки, там видно FC1307A
Визуально неотличим от исходного SINTECHI, ведёт себя ровно так же.

Самый правый называет себя просто "Memory Card Adapter", реальный вид НЕ соответствует странице продукта, где изображён очередной клон SINTECHI. В реальности же плата упрощена, работает при этом точно так же. Заказ Feb. 20 2021
Главная претензия что эти долбонавты переставили разъёмы нарушив правило "красное к питанию". Пусть им икается.

Все они ведут себя одинаково: без проблем работают со всем историческим железом вплоть до самого момента появления SATA. С этого момента - нормально работают касаемо всего, кроме загрузки операционки. Наверное надо смотреть версии AWARD и собака порылась в нём: начиная с какой-то конкретной версии в Аварде сделали багу и из-за неё через 15 лет возникла вот эта проблема.

При этом у меня есть охапка SD-SATA - они отлично работают с новыми биосами. Т.е. я просто ту же самую SD-карточку переставляю в SATA адаптер и - вуаля.

На том что без голораммы написано Sintechi 1237 AK. Покупался тоже в 2018, остальные - в этом году.

Из современного железа SD-IDE не работают с XT-IDE. Других проблем не обнаружено.

Да, на фото две карточки замотаны в каптон. Под каптоном с тыльной стороны где пайка - ещё и пенополиэтилен 3мм под слоем каптона. Если этот адаптер совершенно без задней мысли закинуть в корпус (ну как обычный SSD) то он торчащей нелакированной пайкой замыкает об корпус и сгорает мультяха (ну или южный мост - смотря куда воткнуто). Сюрприз-сюрприз. Можно залить PLASTIK-71, но пины острые. Я подумал что лучше вот так обмотать. Но наверное всё же лучше иголки пинов откусить и лаком.

[geg]

Мой адаптер - тот, что у вас на первом фото справа. Контроллер там FC1306, кажется. Приобретался году в 2015-6, это по памяти.
А ваши sata2sd этож по факту sata2ide2sd.
По прошиве преходников ide2sd есть дискуссия в этой теме.

[i8088]

И ещё столкнулся на nVidia MCP51 (Foxconn FAB1.0 / DEPO C51GM03): Фря12 не может с IDE работать: пишет CAM STATUS ERROR ..... и не создаёт /dev/ata устройства. Даже для загрузочного диска: проходит фазу драйверов и вываливается в меню бутлодера с предложением ввести имя загрузочного раздела. Которого нет, потому что ata нет.
А Фря8 работает на этой материнке без проблем.

Исходный код имеется, Вы можете или поискать ошибку в текущем драйвере (для этого есть все необходимое),
или использовать драйвер от 8.4. Придется немножко повозиться, но ничего особенного сложного. Заодно лучше
настроить ядро на статическую идентификацию устройств, и вернется поддержка CHS only HDD. Между нами говоря,
ATA драйвер после смены разработчика (начиная с ветки 9) - барахло.

Да, и обязательно выбросьте из ядра GRAID.

[bbr]

Я в шоке. Очередная мать s775 на которой с SD-IDE ожидаемо не грузится. Если загрузиться с чего угодно - потом работает, только загружаться не желает. No system disk.

И вдруг по какому-то наитию я заменил шлейф с PATA-40 на PATA-80. Шлейфом 40 оно у меня было подключено всегда потому-то... ну вот потому что. И ВНЕЗАПНО со шлейфом PATA-80 оно у меня замечательно загрузилось.

Что это, ПОЧЕМУ???
i8088, как это можно объяснить???

[geg]

Что это, ПОЧЕМУ???

про PATA-40 надо давно забыть и оставить их 440bx'у.

[i8088]

Что это, ПОЧЕМУ???
i8088, как это можно объяснить???

1. Ваша SD вместе с переходником умеет UDMA выше 33? Если да, то просто не сработало
согласование режимов и 40-жильнфй кабель не выдержал повышенной скорости

2. Если Ваша SD UDMA33 или ниже - то просто где-то плохая форма сигнала, и новый кабель "помог" ее улучшить

[bbr]

Что это, ПОЧЕМУ???
i8088, как это можно объяснить???

1. Ваша SD вместе с переходником умеет UDMA выше 33? Если да, то просто не сработало
согласование режимов и 40-жильнфй кабель не выдержал повышенной скорости

2. Если Ваша SD UDMA33 или ниже - то просто где-то плохая форма сигнала, и новый кабель "помог" ее улучшить

ATAPI-7, т.е. UDMA 6 (133)
И косяк проявляется только при загрузке с такого диска: No boot device!
Если загрузиться иным способом - диск работает. Хотя тщательно я не тестировал и, возможно, работает с ошибками, но корень FAT читает, в подкаталоги заходит.

[geg]

Хотя тщательно я не тестировал и, возможно, работает с ошибками,

Кстати! в дос вике для таких случаев есть "тест интерфейса".

[bbr]

Хотя тщательно я не тестировал и, возможно, работает с ошибками,

Кстати! в дос вике для таких случаев есть "тест интерфейса".

"в дос вике" - это в где?

[geg]

"в дос вике" - это в где?

Версия для DOS программы "Виктория" С. Кзанского (раздел "Музейные экспонаты").

[i8088]

bbr, а какой режим выставляет BIOS в случае 40-wire шлейфа?
Можно посмотреть во время POST или (если BIOS AMI) то в SETUP тоже можно.
