Первое включение Агат-9. 240 Ом на материнской плате между+5 и землёй.

[Burbuluk]

В схемах по Правец 8c нашёл это. Вроде оно. ) Но какой, куда при выходе припаять, надо ещё разобраться. Какие сигналы принимает на вход БК-0010-01 ВТЦ 202?

[ATauenis]

Вход "БК" у 202 монитора это сигналы RGB + SYNC. Если не будет синхронизации, цепануть LUM вместо SYNC.

При условии, что у Правеца там банальный RGB выход, не RGBI как у CGA. Если сигнал LUM это не для Ч/Б мониторов, а интенсивность, то понадобится ЦАП, хотя бы из резисторов.

[Burbuluk]

Вход "БК" у 202 монитора это сигналы RGB + SYNC. Если не будет синхронизации, цепануть LUM вместо SYNC.

При условии, что у Правеца там банальный RGB выход, не RGBI как у CGA. Если сигнал LUM это не для Ч/Б мониторов, а интенсивность, то понадобится ЦАП, хотя бы из резисторов.

Вы имеете ввиду так? С LUM пока подождём - если не получится, надо будет понять, какой ЦАП - хотелось бы без него. А вообще какие моники цветные цепляли к RGB Правец 8c в те времена напрямую или как то иначе? Хто знает?

[ATauenis]

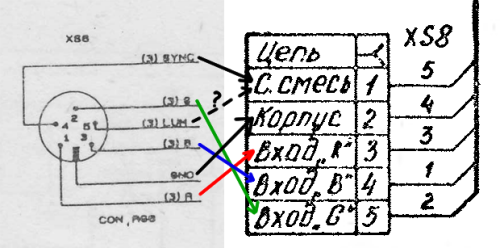

Вы имеете ввиду так?

Да, всё верно.

[Burbuluk]

А можно ли вообще сжеть выход или вход если какой-нибудь провод пойдёт не туда? ) Как я понял, пускать этот сигнал в разъём Агат 9 в ВТЦ нет смысла или есть?

[ATauenis]

В теории пожечь выход можно, если замкнуть его на массу. И то, не обязательно сгорит, часто выживают (у других устройств, за Агат и Правец не в курсе). Также не забываем о том, что массы должны быть соединены до подачи питания, чтобы не было эффекта с разницей фаз на корпусах.

[Nick1307]

Вчера снова работал с инженерами связистами, старой закалки. Смотрю написано на шкафу +5В и болтом к корпусу прикручено. Меряю тестером ради интереса на землю - 50 Ом . Говорю - что это за ерунда? Оказывается так надо - у них заведено общий плюс. Кошмар какой-то...

[Burbuluk]

Насколько я понял, номера на входе Для БК совпадает с номерами на схеме? Сейчас буду паять провод и потом пробовать выводить сигнал с Правец 8с DIN5 на ВТЦ 202 --> DIN5 БК.

[ATauenis]

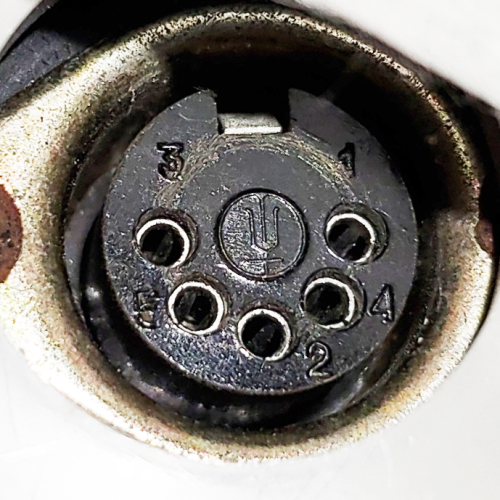

В схеме 32ВТЦ-201, -202 указана правильная нумерация контактов, с учётом особенности DIN гнезда. Т.е. те номера, которые подписаны на самом гнезде (на штекере будет также).

[Burbuluk]

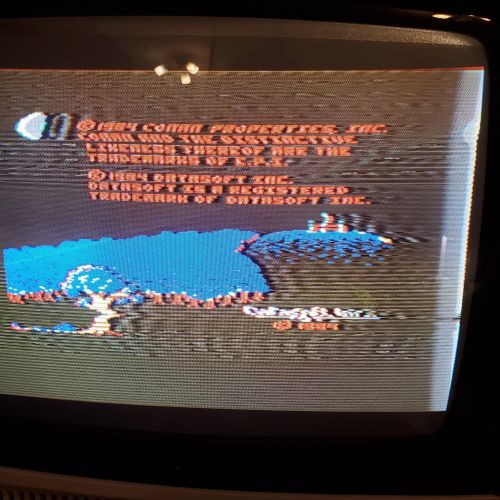

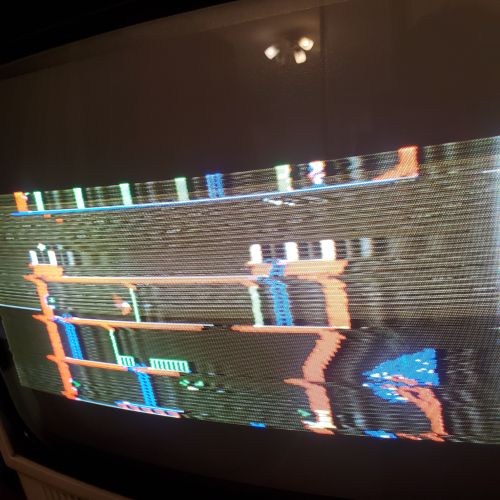

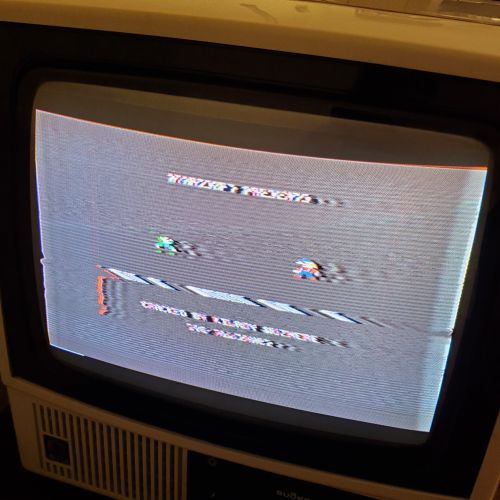

Спаял, подсоединил к БК входу - но изображение дёргается, как будто много помех, но цвета вроде правильные (но не уверен). Странно, экранирование пришпандорил на землю и общий контакт, почему так, не пойму (дело в мониторе или в неправильном сигнале). Подскажите пожалуйста, куда копать?

Первое изображение - гифка, можете по ней кликнуть и там нажать Play.

[Burbuluk]

Сегодня вычитал, что такое поведение, якобы, говорит о том, что сигнал Sync с Правец 8c приходит отрицательный (как с Apple II +/e/c), а ВТЦ 201/202 принимает положительный.

Советуют подрегулировать какой то потенциометр внутри монитора, чтобы он подстроился под отрицательную синхронизацию.
-------------
Внутри мониторов ВТЦ-201/202 на плате развертки или субмодуле синхронизации (УСР) есть подстроечные резисторы (часто обозначены как «Частота строк» / «Частота кадров» или «Стабильность строк»).
-------------

Если без настройки - советуют собрать копеечный инвертер.
-------------
Нужно перевернуть полярность сигнала Sync «на лету». Возьмите любой копеечный n-p-n транзистор (например, советский КТ315, КТ3102 или импортный BC547). Подайте сигнал Sync с Правеца (контакт 4) через резистор 1 кОм на Базу транзистора. Эмиттер транзистора припаяйте к Земле (GND). На Коллектор подайте питание +5В через резистор 1 кОм (если в кабеле нет +5В, его можно взять с другого порта Правеца, например, с разъема джойстика или расширения). Снимайте уже инвертированный (правильный) сигнал Sync с Коллектора и отправляйте его в ВТЦ.
-------------

Кто-нибудь слышал о таких проблемах, как-то настраивали?
