Замена севшей батарейки (Что поставить на матплаты 286-386?)

aikarpov · Сообщение **aikarpov** » 18.05.2020,11:43

nimdasys_inbox_ru писал(а): 18.05.2020,11:41 На других фотках стоят аккумуляторы, так что батарейке на этой плате без диода не место!

Но если она "не заряжает" - значит могут быть проблемы с цепями зарядки.
Проверить можно это как-то? Куда-то тестером воткнуться и посмотреть, идёт на батарейку заряд или нет.

nimdasys_inbox_ru · Сообщение **nimdasys_inbox_ru** » 18.05.2020,11:47

aikarpov писал(а): 18.05.2020,11:43
nimdasys_inbox_ru писал(а): 18.05.2020,11:41 На других фотках стоят аккумуляторы, так что батарейке на этой плате без диода не место!
Но если она "не заряжает" - значит могут быть проблемы с цепями зарядки.
Проверить можно это как-то? Куда-то тестером воткнуться и посмотреть, идёт на батарейку заряд или нет.

Ну батарейка может не заряжаться при подаче напряжения на неё, если она уже трупняк... а идёт ли напруга на место аккумулятора можно мультиметром... фотку только покажите какой он у Вас!

aikarpov · Сообщение **aikarpov** » 18.05.2020,11:52

nimdasys_inbox_ru писал(а): 18.05.2020,11:47 а идёт ли напруга на место аккумулятора можно мультиметром

На точки контакта батарейки?

nimdasys_inbox_ru писал(а): 18.05.2020,11:47 фотку только покажите какой он у Вас!

Мультиметр или аккумулятор?

nimdasys_inbox_ru · Сообщение **nimdasys_inbox_ru** » 18.05.2020,11:56

aikarpov писал(а): 18.05.2020,11:52
nimdasys_inbox_ru писал(а): 18.05.2020,11:47 а идёт ли напруга на место аккумулятора можно мультиметром
На точки контакта батарейки?
nimdasys_inbox_ru писал(а): 18.05.2020,11:47 фотку только покажите какой он у Вас!
Мультиметр или аккумулятор?

И то, и то...

aikarpov · Сообщение **aikarpov** » 18.05.2020,11:59

Аккумулятора у меня пока нет - потому сюда и пришел, чтобы понять, что нужно.
Мультиметр обычный китайский. DC измерять умеет.

Rio444 · Сообщение **Rio444** » 18.05.2020,12:04

Измерьте напряжение в точках, куда была подключена батарейка. При включенной плате, естественно.

nimdasys_inbox_ru · Сообщение **nimdasys_inbox_ru** » 18.05.2020,12:08

aikarpov писал(а): 18.05.2020,11:59 Аккумулятора у меня пока нет - потому сюда и пришел, чтобы понять, что нужно.
Мультиметр обычный китайский. DC измерять умеет.

Понятно, значит нужно поставить на постоянное напряжение и ограничить шкалу на 10 или на 20... щупами встать соответственно + на + и - на -

aikarpov · Сообщение **aikarpov** » 18.05.2020,12:18

Rio444 писал(а): 18.05.2020,12:04 Измерьте напряжение в точках, куда была подключена батарейка. При включенной плате, естественно.

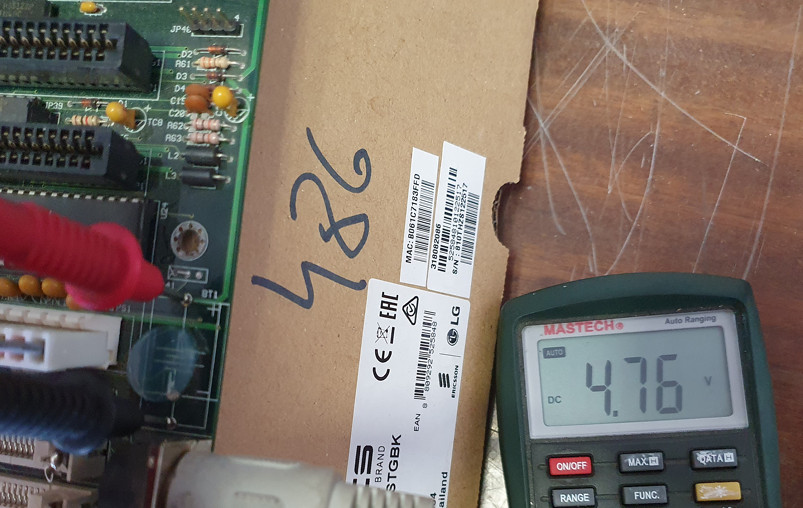

Как-то так.

На контактах для внешней батарейки какие-то сотые доли вольта, в районе 0,05-0,06 скачет.

nimdasys_inbox_ru · Сообщение **nimdasys_inbox_ru** » 18.05.2020,12:25

Ну вот что и требовалось доказать! Раз имеется напряжение, значит имеется подзарядка, следовательно это место именно для аккумулятора ну или батареи через диод!

На контактах нужно перемкнуть джампером 2 и 3! И замерить на 1 и 4!

aikarpov · Сообщение **aikarpov** » 18.05.2020,12:50

nimdasys_inbox_ru писал(а): 18.05.2020,12:25 На контактах нужно перемкнуть джампером 2 и 3! И замерить на 1 и 4!

На контактах даже после перемыкания джампером ничего не появляется.

Rio444 · Сообщение **Rio444** » 18.05.2020,12:51

Так 1 и 4 - контакты для подключения внешней батарейки 4..5В.
2-3 замыкается, чтобы подключить к CMOS и RTC установленный на плате аккум.
