Коллекционеры устройств накопления, есть единомышленники? (HDD, FDD, CDD, MO, ZIP, Flash, Streamer и тд и тп.)

[Кай]

Хех. Эрзац. Сейчас такие "коллекции" у каждого, я полагаю.

[dps]

Да. это слишком современные флешки. Хотя бывают и среди них интересные варианты. Например я знаю где лежить компакт-флеш с двумя интерфейсами. Собственно самим компакт флеш и ЮСБ, который ввиде мини-юсб разъема с другой стороны .
Работала и так и так, но как мост нет, блокировала юсб варианты СД с юсб и сейчас купить можно.

[Igor Michailov]

Коллеги, какой HDD типоразмера 3,5" самый тонкий?

[Кай]

Например:

TEAC

SD3250N
SD3360N
SD3540N


Толщина 12,5 мм.

[Igor Michailov]

спасибо!

[Кай]

Хотя... Однажды мне встречался HDD 3,5" Alps. IDE, насколько я помню, 80 мегабайт. Он был ещё тоньше TEAC-ов, миллиметров 10. Но, к сожалению, его марку я позабыл, а сам привод вышел из строя году эдак в 1997. Тогда я такие устройства попросту выбрасывал.

Ну вот. Наврал. Не 80 мегабайт, а аж 106.

ALPS ELECTRIC
DR-311C

http://museum.ttrk.ee/th99/h/txt/8.txt

Судя по списку (в нём и не только в нём, Alps неверно представлен как SL, д.б SSL), существовали и другие 3,5" SSL.
JTS Palladium, те же 12,5 мм. http://www.ebay.com/itm/JTS-CORP-PALLAD ... 0866243831

Но в руках держал и вживую юзал я только вышеперечисленные.

[Vladimir1974]

Seagate ST51080A наверное толстоват будет, 16мм ?

[Igor Michailov]

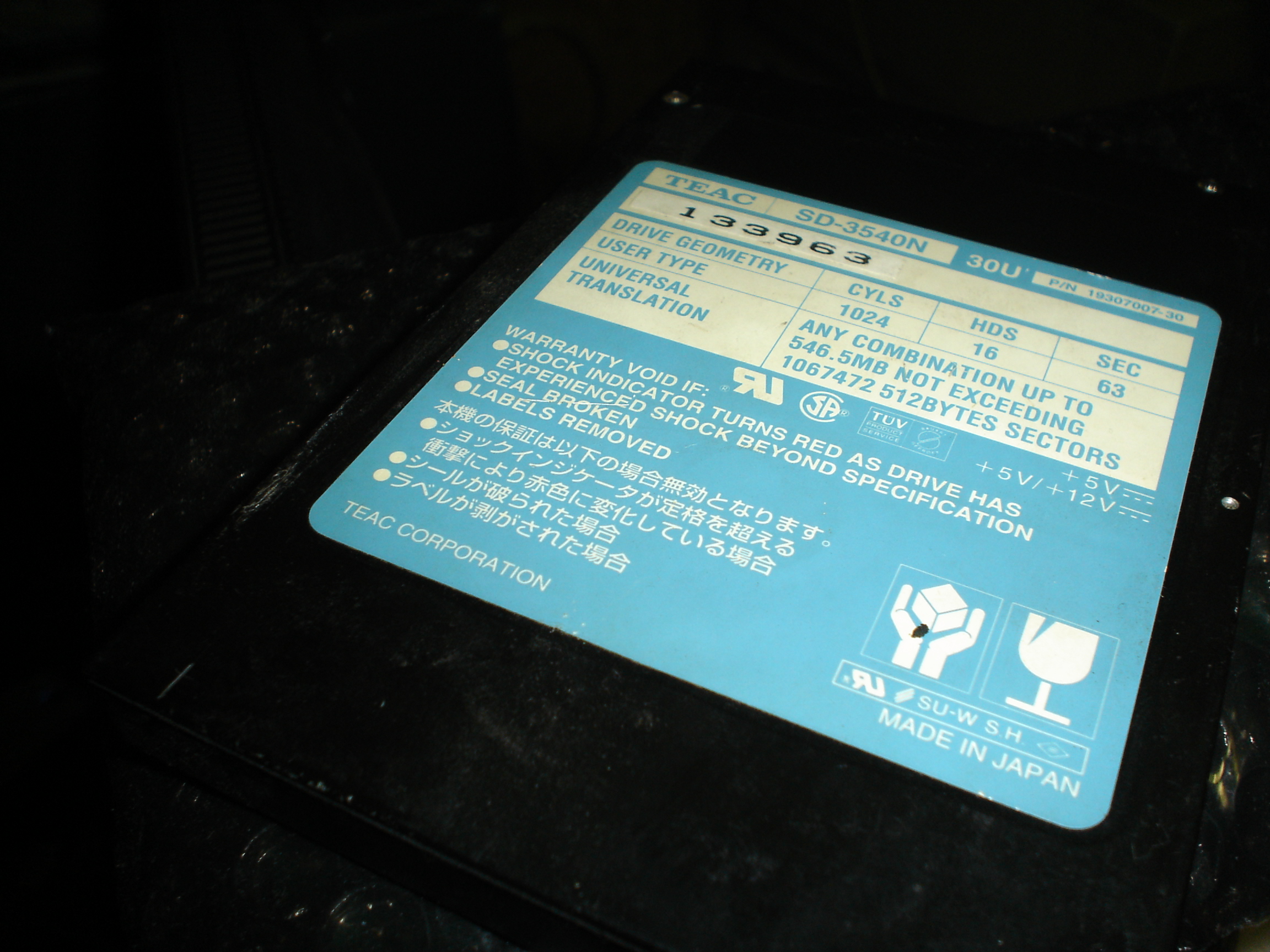

Например:

TEAC

SD3250N
SD3360N
SD3540N


Толщина 12,5 мм.

12.8 намерил сегодня с утра штангенциркулем.

[Sillimanit]

Наконец-то я расставил экспонаты на второй стенд – на сей раз, посвщенный конструктивам накопителей со съемными носителями информации. Их пришлось разделить на четыре главных категории.
Первую категорию занимают стримеры - накопители на магнитной ленте.
Во второй категории вольготно располагаются накопители на магнитных дисках – как гибких, так и вполне себе жестких. Сюда же я отнес съемные винчестеры.
В третюю категорию пошли накопители с оптическими и магнитооптическими носителями, а в четвертую – твердотельные накопители, т.е. флешки и им подобные.

Общий вид стенда на фото 1


Фото 2 – с подсветкой, выполненной на светодиодных лентах, закрепленных на специальных уголках (на самом деле, порожках:) ).


На фото 3 представлены оба стенда – первый («винчестерный») и второй. Вывеску, разумеется, буду еще менять. Первый стенд - тоже перелопачивать придется.


Фото 4. Стримеры первой самой нижней полки.


Фото 5. Накопители на магнитных дисках.


Фото 6. Оптические накопители.


Фото 7. То что не влезло на первые три фрагмента:)


Фото 8. Сборная солянка с флешками снизу.


Фото 9. Флешки и им подобные.


А вот и список всех экспонатов. Надеюсь, не окончательный:)
---
На магнитной ленте.
1. MERAMAT PK-1. Носитель – «обычная» аудиокассета или такая же цифровая.
2. Механизм на микрокассетах. Как ни странно, они таки применялись не только в автоответчиках, но и в бытовых компьютерах (в частности, фирмы Epson).
3. Archive LR-56637, тип QIC. Кассета – DC600A.
4. Tandberg SLR5. Улучшенный QIC. Кассета DC300XL.
5. Summit Colorado. Тип MiniQIC – еще одна разновидность.
6. Seagate CTT8000E-S. Тип QIC Travan с одноименной кассетой.
7. Exabyte HH-CTS. Тип DAT. Кассета Data8 – как в видеокамерах старинных. Первый формат, начавший использовать наклонно-строчную технологию (то есть, как в видеомагнитофонах с наклонным вращающимся барабаном магнитных головок).
8. HP C1503-69 201. Тип DDS. В принципе, почти то же, что и предыдущий, только кассетой поменьше и емкостью побольше:).
9. Compaq AIT35. Тип AIT с одноименной кассетой. Использована пленка со 100% напылением кобальта, что увеличило плотность дорожек на квадратный дюйм
10. Quantum DLT-1. Тип DLT. Впервые стал использовать однобобинный картридж (надо думать, вспомнив хорошо забытое старое – т.е. майфремовые магнитофоны:) ).
11. Quantum SDLT. Тип SDLT. Забавная технология с лазерным наведением магнитной головки по сервометкам, записываемых на обратной стороне пленки.
12. IBM GEN-2 LTO. Тип LTO. Еще более забавная технология, пишущая те же сервометки во флешку внутри картриджа посредством радио. На сегодняшний день один из наиболее популярных стримеров.
13. Выше этажом на той же полке еще несколько экспонатов. Это АрВид (Архиватор на Видео) – разработка нашей конторы в Зеленограде, превращающий любой видеомагнитофон в стример. Скорости никакие, зато на одной кассете с применением сжатия можно было записать до 16Гб! Что забавно, фирмой Panasonic были выпущены специальные кассеты под спецмагнитофоны, позволявшие записать в сжатом виде уже 36Гб.
14. Пара стримеров фирмы Iomega – Ditto Easy, понимающий, помимо своего формата еще и формат Travan,
15. и Ditto Max уже со своим собственным форматом.
16. Ну и пара библиотек с автозагрузчиками. Первая- Seagate STL496000N DDS-3 библиотека, с прямой подачей кассеты (то есть, кассета подается в стример никуда не сворачивая).
17. И DDS-2 библиотека НР C1553-20159 с реверсной схемой подачи кассеты (то есть, нужная кассета выбирается из 4-х возможных, подается в промежуточный механизм, где разворачивается на 180 градусов, опускается и вводится в стример, расположенный точно под картриджем с кассетами. Таким образом сохраняется пространство. Наверное:).

На магнитных дисках.
1. Iomega Bernoulli Drive. Интересный концепт, использующий принцип разности давлений в воздужном потоке Бернулли, позволивший добиться расстояния между головкой и гибким магнитным диском в 1 микрон. Благодаря чему плотность записи существенно повысилась, по отношению к тогдашним 5,25 дискетам. Так, на первый из выпущенных картриджей можно было записать 5Мб вместо 360Кб. А впоследствии емкость увеличилась до 230Мб.
2. Iomega Zip, тоже высокой плотности «гибкий» диск. Был чрезвычайно популярен даже у нас в России. Что забавно, принцип Бернулли здесь не используется.
3. Еще продукция фирмы Iomega – накопитель Clik!
4. и mp3-плеер HipZip, использующий такие же дискетки на 40Мб , только с названием PocketZip. Надо думать, все упучались писать слово Clik! с ошибкой:)). К слову, такое странное название – «Clik!» было выбрано в противовес т.н. «щелчкам смерти» - известной проблеме накопителей Iomega Zip. Таким образом разработчики как бы подшучивали над собой. По составу накопитель интересен тем, что представляет собой точную копию обычного винчестера, с той лишь разницей, что диск в дискете – полугибкий, но так как очень маленький по диаметру, его параметры жесткости выше обычныз 3,5 дискет.
5. Пара казалось бы обычных дисководов 3,5: но один использует только одну сторону дискеты (только одна головка!), а у второго… ременной привод вращения дискеты! Естественно, ахиллесова пята, ибо ничто не стареет так быстро, как пассик.
6. Easystor FD3120A LS-120. Любопытный дисковод, с лазерным наведением головки. На почти такой же дискете, как и обычная на 1,44Мб умещалось до 240Мб. К слову, обычные дискеты этот дисковод понимал прекрасно тоже.
7. Далее идут винчестеры со съемными блинами:). SyQuest 5,25” с дискетой на 200Мб.
8. SyQuest 3,5 с дискетой на 230Мб. Отличные скорости и время доступа.
9. Перекупившая их и создавшая на основе их разработок свой продукт Iomega JAZ с дискетой до 2Гб. Тем не менее, не слишком надежная разработка.
10. Не пожелавшая быть купленной группа разработчиков Сиквеста создала собственный продукт Castlewood Orb Drive с емкостью картриджа до 5,7Гб и на порядок лучшими характеристиками в плане надежности. Увы, просуществовали независимо они лишь два года, пока их не нашла и не засудила жадная фирма Iomega.
11. Passport Plus 20Mb – странная разработка японских инженеров – представляет собой съемный винчестер, но со внешней электроникой и механизмом выгрузки-загрузки. По сути, съемная только банка – со шпинделем и блоком головок. На целых 20 мегабайт:). Что, впрочем, недурно для 1994 года.
12. Еще один «дисковод» для съемного винчестера - Teac Ultra Slim SD-3360N. Недостаток – специальный ультратонкий винчестер, да еще и со спец интерфейсом. Забавен тем, что поддерживает «горячее» отключение.
13. Ну и два мобилрэка – внутренний сказевый и внешний, USB-шный.

На оптических и магнитооптических дисках

1. Ricoh RS-9200CD - один из первых CD-RW приводов. Односкоростной:). То есть, скорость чтения/записи = 1х/1х = 150Кб/с. Примечательно, что диск берет только в Caddy – коробочке, загружаемой как в видеомагнитофоне – по Г-образной траектории.
2. Еще один Caddy-CD-ROM - Plextor PX-12CSI. Интересен тем, что для перемещения головки использует мощный линейный двигатель.
3. Everex CDR-H93E – сидиром с механикой в лотке. Нафига было так делать, для меня загадка. Сэкономили на лифте?
4. Еще один продукт фирмы Iomega - Zip 650 CD-RW Drive, специально заточенный как для работы с архивацией данных. Как всегда, ничего особенного, просто корпус красивый… на любителя, впрочем.
5. Teac CD-55A. Обычный сидиром, только слимовый (т.е. узкий) и с хитрым интерфейсом Panasonic, подключаемым к компу… через звуковую карту. Иначе никак нельзя.
6. Изюминка данной полки:) – CD-чейнжеры на четыре диска. Alps DC544C – параллельной загрузки всех четырех дисков посредством специального картриджа и
7. NEC CDR-C251 – четырехдисковый сидиром последовательной загрузки через щель (безлотковый).
8. Еще один безлотковый щелевой DVD-ROM Pioneer DR-502S.
9. Чисто для коллекции, ничем не примечательный BD-ROM LG. (формат Blu-Ray)
10. Магнитооптика 5,25 Olympus MOS540E
11. Магнитооптика 3,5, модель Fujitsu M2513A6.



Прочие.
1. MD-плеер. Формат MiniDisk. В принципе, до сих пор ценится любителями.
2. LD-диск и механизм его проигрывателя. На диске записаны два выпуска «Том и Джерри»:). Питы можно читать невооруженным глазом:)) . В ту же тему прилагается еще и книжка – «Цифровые грампластинки». Действительно, очень понятное и интересное чтиво.
3. Набор юного хакера восьмидесятых:) – набор для монтажа пленки обычных аудио и цифровых кассет.
4. Пара мелких сидидисков – обычного, 8см на 180Мб и диск-визитка на 33Мб, к слову, нехило убивающая дисковод своей разбалансировкой.
5. Кардридер для Смарт-карт, сама карта и адаптер-дискета, позволяющий работать с картами на обычном 3,5 дисководе. Адаптер имеет на борту собственный источник питания – таблетку-батарейку.
6. Smart PCMCI карта. На целых 2Мб.
7. Какой-то хитрый ключ-смарт.
8. Проксимити-флешкарта на 32Кб.
9. IDE Flash modul – один из первых SSD. На 64Мб.
10. Disk-on-chip – флешка в виде DIP-микросхемы. Промышленный вариант флешки. 16Мб.
11. USB Stick – бескорпусная флешка. 128Мб.
12. уникальная шняга – «Таксофонная карта на 15 ячеек», выполненная в виде керамической пластинки с плоскими контактами, как у микросхем. Где такая применялась и когда, кто выпускал - для меня загадка. Вроде в казахских аппаратах, но я не уверен. 1997 год, между прочим.
13. Обычная флешка – но – фирмы Iomega:).
14. Флешка Compact Flash. Известная штука, сейчас. Впрочем, применяется уже редко где.
15. Флешка SD. Ну, с ней все ясно:).
16. Флешка микроSD.
17. Флешка мини SD.
18. Флешка MMC. Сейчас уже почт не применяется.
19. Флешки Memory Stick и Memory Stick Duo.
20. Флешка Smart Media. Одна из первых. Что забавно, самая здоровая по площади и самая тонкая – все 0,9мм. Практически гибкая:). В основном применялась в крутых синтезаторах Korg, Yamaha и т.п.
---

Всего мест = 63.
Общий вес без самого стенда = 52кг.
Количество работоспособных экземпляров = 47.

Несмотря на приличное количество экспонатов. Кое-чего все-таки не хватает. И я был бы очень благодарен и признателен тем, кто согласится поделиться недостающими экземплярами. В том числе и в денежном эквиваленте:). Посмотрите, может, у кого что завалялось? Вот список:
1. Стример ADR OnStream и кассета к нему.
2. Стример Mammot и кассета к нему.
3. Стример Super AIT и кассета к нему.
4. Голографический накопитель HD VMD или хотя бы диск к нему.
5. Классический «боксовый» SSD-винчестер.
6. Библиотеки иного строения.
7. любые другие типы накопителей, не представленных здесь.
8. Кассета к стримеру Iomega Ditto Max.

Все девайсы могут быть в нерабочем и некомплектном состоянии, мне это неважно.

Конечно, стенд готов не на сто процентов. Сейчас я занят тем, что ваяю описания к каждому устройству - с подробными фотографиями их внутренностей, историческими интересными фактами и различными казусами - для интереса. Будет ли интерактивный вариант? Скорее всего нет - я не умею и не люблю (потому что не умею:) )работать с веб-страничками. А вот еще части колеекции таки планируются - крупногабаритные накопители и мини-стенд по истории радиодеталей.

[Кай]

Sillimanit Весьма недурно. Принимайте поздравления.

2. Стример Mammot и кассета к нему.

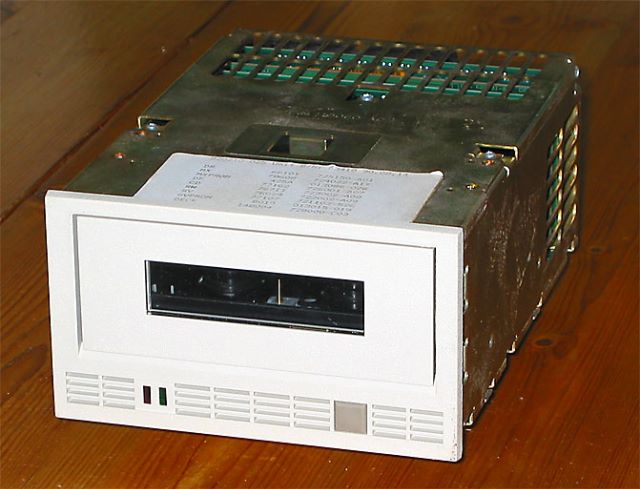

Mammoth. Одним из первых был "Ганеша" Exabyte EXB-8200,



он работал на кассетах ME, практически аналогичным 8-мм видеокассетам Hi-8. Далее уже были кассеты AME.

ЗЫ: У меня он есть.

А первым - Ваш

7. Exabyte HH-CTS. Тип DAT. Кассета Data8 – как в видеокамерах старинных. Первый формат, начавший использовать наклонно-строчную технологию (то есть, как в видеомагнитофонах с наклонным вращающимся барабаном магнитных головок).

Но, не примите за оскорбление, в описаниях много "каши".

Например:

Tandberg SLR5. Улучшенный QIC. Кассета DC300XL.

Он будет нормально работать ТОЛЬКО с кассетами SLR-5 (QIC-4GB-DC) на 4 гигабайта и НИКОГДА c DC300XL на 20 мегабайт.

Насчёт остальных поглядите таблицу совместимости для SLR-5, это любопытно: http://www-03.ibm.com/systems/resources ... ridges.pdf

DC6150 (QIC-150) это улучшенная DC600A. Она помечена в таблице жёлтым. Использование - настоятельно не рекомендуется. Да и я лично не советую.

2. Iomega Zip, тоже высокой плотности «гибкий» диск. Был чрезвычайно популярен даже у нас в России. Что забавно, принцип Бернулли здесь не используется.

Используется. Когда парение головок над поверхностью ГИБКОГО диска (обеспечиваемое к-р эффектом Бернулли: "там где что-то движется - давление изменяется" ) не происходит и головка вступает в физический контакт с диском, происходит "знаменитый" "Клик". Диск безнадёжно портится и портит все накопители такого типа, в кои будет вставлен.

7. Далее идут винчестеры со съемными блинами:). SyQuest 5,25” с дискетой на 200Мб.
8. SyQuest 3,5 с дискетой на 230Мб. Отличные скорости и время доступа.

Но тем не менее, невысокая надёжность. Начиная от 230 мегабайтных 3,5" накопителей, подвержены "эффекту скрипки" - Violin+SyQuest
proof:

The SparQ was noteworthy for a serious failure mode which damaged SparQ disks in a way that caused them to damage subsequent SparQ drives in which they were placed. Simply, putting a broken disk in a SparQ drive will cause the drive to break any new disks placed in that drive. These (broken) disks could break additional drives, breaking most of the drives in an office in short order.

при котором диск безнадёжно портится и срывает головки накопителя ничуть не реже, чем ZIP и его Click. Проблема та же - заход на внешний край диска, экономическая целесообразность конструирования громоздкого микролифта.

Seagate CTT8000E-S

Здесь ошибка в обозначении. Данный накопитель начал выпускаться Archive. Продолжился Conner (именно Conner имеет обозначение CTT8000E-S) и затем завершил путь, став Seagate/Quantum STT8000E Версии прошивки накопителя могут сбить с толку кого угодно. Встречаются Seagate этой марки с прошивкой от Archive.

Для кассет TR4 (Travan-4). С большим трудом читает другие QIC-mini и TR 1..3.

AIT

Compaq AIT35. Тип AIT с одноименной кассетой. Использована пленка со 100% напылением кобальта, что увеличило плотность дорожек на квадратный дюйм

- в поливе ленты используется эмульсия, близкая к 87% ОКСИДА кобальта (Co3O4) , что увеличило магнитоёмкость материала, как следствие, большую плотность записи бит на дюйм и меньшую ширину записываемой дорожки.

Тип записи Helical Scan, вращающиеся МГ, наклонно-строчный.

Кассеты (как правило) содержат 64 килобайтный чип, позволяющий запустить стример "с нуля после пожара" при издохших остальных накопителях и восстановить жизненно важную для ОС информацию прямо с ленты.

...как я однажды высказал "мальчику" - "ещё раз спутаешь мастер плёнку и копируемую, я тебя поочерёдно стукну по бошке сначала VHS, а потом SVHS кассетой, чтоб чувствовал разницу между хромом и кобальтом"

Я понимаю, что научить можно кого угодно и чему угодно, но представьте, что станет с людьми, если научить насекомых программировать? Сам позорище, назвал тетроксид диоксидом.

Не, временно меня на чтение далее просто не хватит. Студентам это, может быть, забавно. Мне - просто уже лень выправлять де факто. Стилистика - дело авторское.

[Sillimanit]

Кай, я буду только рад поправкам. Большинство информации подчерпнуто с англоязычных сайтов, а с английским у меня не очень:(. Если не трудно, отметьте, на ваш взгляд, наиболее неправильные моменты.
И спасибо за поздравления:)
