Ищу дамп биоса в/к Ati Rage XL PCI

[acorp]

acorp, вот этот попробуйте:
rxlpat62.zip

Если запускать в качестве основной карты, то не грузится, стопорится на 04 коде, если в качестве второй карты, то в винде инициализируется без ошибок и все на этом, даже монитор не включает.

[Mr.Hunt]

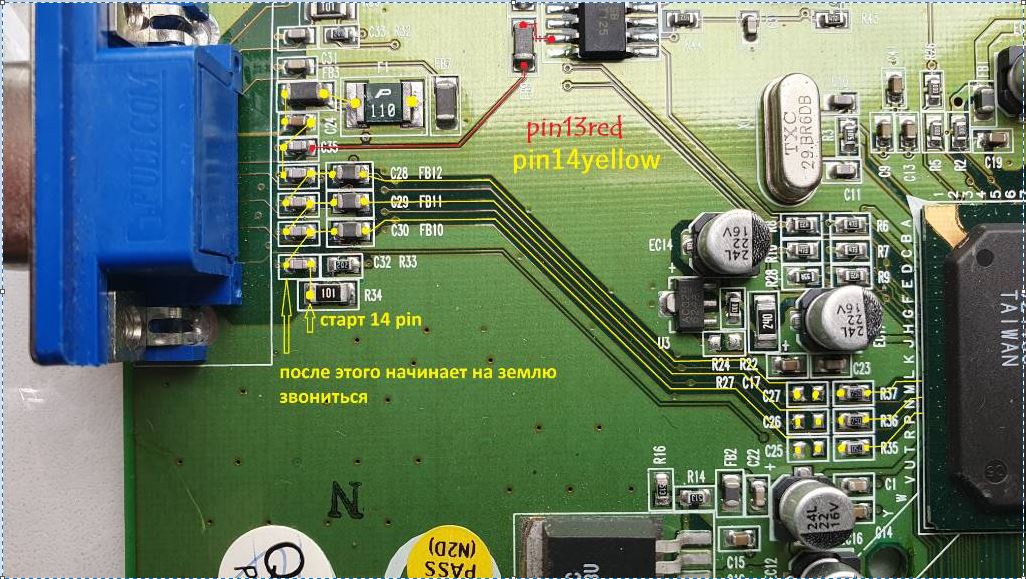

Приехала ко мне карточка, в схемотехнике я не силён совершенно, прозванивал V и H, 13 пин уходит на микруху, ИИ говорит что возможно пин вга дисейбл стоит при инициализации карты поэтому в дос ничего не выводит. Это можно как-то в биосе поправить или же хард мод сделать, я пока не понял до конца. На обычной RAge XL которые для пк такой чип не используется, там напрямую идёт контакт в вга разъём.

[esasoft]

acorp, так, понял. Откатываемся до 4-й версии, а то Клода понесло уже куда-то не туда.
На 4-й версии при выключении появляется на пару секунд кривая картинка?

[esasoft]

Mr.Hunt, может, и в разводке проблема, либо в инициализации, сейчас будем дальше копать.

[esasoft]

acorp, пробуйте, ещё две версии:

rxlpa423.zip

(46.34 КБ) 10 скачиваний

[esasoft]

13 пин уходит на микруху

Полную маркировку микрухи дайте.

[acorp]

acorp, пробуйте, ещё две версии:
rxlpa423.zip

Первая без изменений, только при выключении картинка не появляется, на второй появляется.

[acorp]

13 пин уходит на микруху

Полную маркировку микрухи дайте.

74act125

Попробовать напрямую минуя этот буфер

Вертикальная синхронизация приходит на 3 ногу этого буфера, горизонтальная на 6

[esasoft]

acorp, пробуйте, ещё 4 версии.
Если вообще ни одна ничего не даст - будем паять. Инструкция есть уже.
Но сначала попробуйте все 4 версии. Если хоть в одной будут подвижки - паять, возможно, не придётся.

rxlpa4-4567.zip

(92.65 КБ) 10 скачиваний

[esasoft]

"Раз вертикальная синхронизация (V-Sync) заведена на 3-ю ногу, а горизонтальная (H-Sync) на 6-ю, это означает, что плата Sun блокирует оба сигнала синхронизации сразу.
Чтобы монитор стабильно запускался и в POST, и в Windows, нам нужно принудительно открыть оба этих канала (Канал 1 и Канал 2). Для этого необходимо посадить на «землю» (GND) две управляющие ножки: Пин 1 и Пин 4.
Вот точная инструкция по пайке для вашей конфигурации.
Схема работы с чипом (Вид сверху). Ориентируйтесь по выемке-ключу на корпусе микросхемы (она находится слева). Нумерация ног идет против часовой стрелки.

Снимок экрана 2026-09-05 165924.png (5.84 КБ) 25 просмотров

Пошаговая инструкция по хардмоду
Вам понадобятся: паяльник с тонким жалом, пинцет или игла, канифоль/флюс и один короткий тонкий медный проводок (жилка).
Шаг 1. Освобождение управляющих ножек
Чтобы не сжечь порты видеочипа ATI Rage принудительным заземлением, ножки буфера нужно физически отсоединить от платы.
Аккуратно прогрейте паяльником Пин 1 (1/OE). Подсуньте под неё кончик швейной иглы или лезвие бритвы и слегка приподнимите ножку вверх, чтобы она отошла от дорожки на плате и осталась висеть в воздухе.
Повторите ту же операцию для Пина 4 (2/OE). Нагрейте её и приподнимите вверх, изолировав от контактной площадки на текстолите.
Убедитесь (желательно через лупу или камеру смартфона), что обе ножки (1 и 4) больше не касаются платы под ними.

Шаг 2. Заземление и объединение каналовТеперь нам нужно соединить обе поднятые ножки с общим минусом (землей) на Пине 7.
Возьмите тонкий зачищенный проводок. Припаяйте его кончик к поднятому Пину 1.
Протяните этот же проводок к поднятому Пину 4 и припаяйте к нему (получится аккуратная перемычка в воздухе между 1 и 4 ногами).
Ведите проводок дальше и припаяйте его к Пину 7 (GND). Пин 7 приподнимать не нужно, паяйте прямо на заводскую пайку к плате.
Альтернативный (более изящный) вариант: если длины ножек хватает, можно аккуратно загнуть поднятые Пин 1 и Пин 4 в сторону Пина 7 и спаять их каплей припоя через один общий проводок.

Что изменится после этого?
Как только Пин 1 и Пин 4 будут надежно соединены с Пином 7:
Оба внутренних ключа микросхемы 74ACT125 перейдут в режим «всегда открыто».
Сигналы вертикальной и горизонтальной синхронизации начнут беспрепятственно поступать с чипа ATI Rage XL прямо на VGA-разъем (контакты 13 и 14).
Монитор начнет определять видеосигнал в момент включения ПК, и вы увидите стандартный экран POST (BIOS материнской платы).
Если после этого появится POST, но изображение сместится или Windows выдаст ошибку, мы сможем окончательно скорректировать частотную таблицу в видео-BIOS Advantech для идеальной центровки картинки."

[acorp]

acorp, пробуйте, ещё 4 версии.
Если вообще ни одна ничего не даст - будем паять. Инструкция есть уже.
Но сначала попробуйте все 4 версии. Если хоть в одной будут подвижки - паять, возможно, не придётся.
rxlpa4-4567.zip

Без изменений.
