Схема МС3404.02

[Technomancer]

В теме о запуске Э-60 я наткнулся на того что нормальная документация на плату МС3404 недоступна и я не знаю адреса данной платы. Так, вот, я выяснил адреса по схеме и раз уж начинал, я перерисовал всю схему. А вдруг еще кому-то пригодятся? Смело скачивайте и выложите и в других местах чтобы информация не пропадала.





Схема МС3404

Расположение элементов на плате МС3404

Условная номерация перемычек

Содержимое КР556РТ4

Эсли замечаете любые осибки и неточности, сообшаете, исправлю.

На моей плате перемычки:
5 -17
4 - 16
6 - 9
7 - 10
При такой конфигурации на адресах 120000 - 15776 доступны микросхемы по схеме ROM0 - ROM3.

[LEON]

Примерно год назад я продал десяток таких плат на данном ресурсе и каждый комплектовал родным паспортом с описанием, схемой и прочим. Думаю, при большом желании, кто-то из купивших может отсканировать паспорт и выложить.

[LEON]

Anonymous, Вы правы! Признаю свою неточность!

[Technomancer]

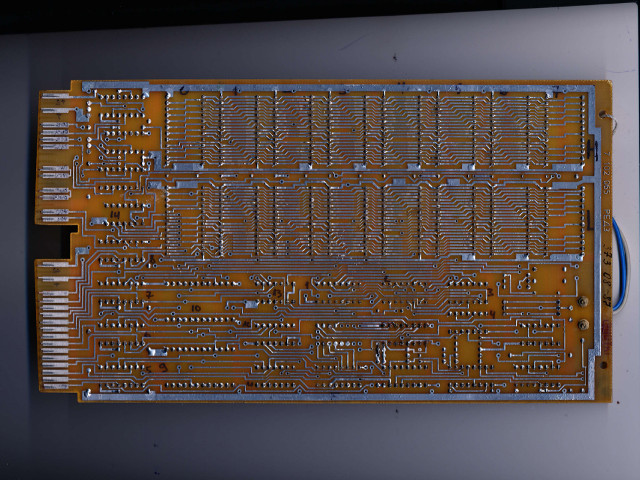

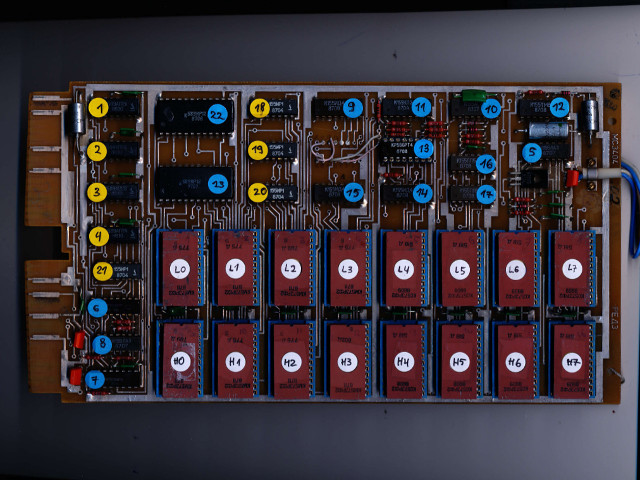

Добавил скан платы с обоих сторон. Изображения как ссылки на большое разрешение. Цыферки снизу нечего не обозначают, это временная номерация микросхем, которую забыл почистить.

[1Ж24Б]

Может кто подсказать, в чём отличие платы 15УЗПП8к*16-9 от МС3404.02, помимо ёмкости ? И что за микросхемы туда надо ставить ? "Половинки" от К573РФ2 ? Пробежался по адресным и информационным выводам на панельках - отличий не нашёл.

[Technomancer]

Не знаю ответ на Ваш вопрос, но судя по прошивке РТ4, правильно устанавливая перемычки в мою плату тоже можно ставить микросхемы емкости 1КБ. В практике пока не пробовал.

[1Ж24Б]

Подскажите номинал трёх конденсатора рядом с КТ815 - надо для восстановления платы.

[Technomancer]

Номиналы конденсаторов смотря с КТ815 - 150pF; 0,047uF; 0,047uF. В схеме не все номиналы были указаны, исправил.

[Korchagin]

Спасибо за проделанную работу. Осталось продумать, как программировать чистые ПЗУ в этой плате.

[RadioKing]

Ещё никто оригинал не сканил? У меня есть. Сканировать?
Там и схемы вложены
