Ремонт плат с потёкшей батарейкой.

Kristaller · Сообщение **Kristaller** » 03.07.2019,05:04

Есть у меня три материнки на am386. Все нерабочие, у всех потекла батарейка. Лежат без дела, а выкидывать не хочу.

Очень хотел бы починить их, но знаний по ремонту старых материнских плат у меня мало. Прошу дать советы по ремонту. Чем всё это дело отмыть? Вода понятное дело это не берёт, спирт(по крайней мере этиловый) тоже. Как лучше восстановить дорожки?

Mildi · Сообщение **Mildi** » 03.07.2019,07:10

для отмывания замочить в Трилоне.

Rio444 · Сообщение **Rio444** » 03.07.2019,12:57

https://www.chipdip.ru/product0/9000352283

Mx_Serg · Сообщение **Mx_Serg** » 03.07.2019,13:01

Зависит от степени повреждения. Чаще всего - сошлифовка остатков лака над поврежденными дорожками, деактивация, повторная шлифовка, промывка, лужение, восстановление обрывов и переходных отверстий, возможно понадобится демонтаж элементов вблизи от батарейки. А бывает, что и не вблизи. Для восстановления дорожек пользуюсь проволочками от МГТФ. Желательно (точнее даже обязательно) микроскоп или линза на штативе, хороший мультиметр. Часть работ возможно выполнить только под увеличением. Ну и тонкий паяльник, хороший припой и паста - без этого никак. Иногда реставрация платы занимает неделю, но ничего нереального в этом нет. Не забыть опять вскрыть поврежденные участки лаком.

Takedasun · Сообщение **Takedasun** » 03.07.2019,14:53

Первый мой удачный ремонт.
https://www.phantom.sannata.org/viewtop ... 38#p214238

Сейчас, наверное, сделал бы аккуратнее.

RRRudi · Сообщение **RRRudi** » 03.07.2019,16:18

Takedasun писал(а): 03.07.2019,14:53 Первый мой удачный ремонт.

Я, честно говоря, в шоке. Думал я хреново делаю)
На самом деле, не настолько были и повреждены дорожки, чтобы их вот так вот кардинально заменять.
Я до последнего ждал, что эта мотня будет убрана или расправлена и зафиксирована.

Mx_Serg · Сообщение **Mx_Serg** » 03.07.2019,17:01

Вот в этой несчастной Unichip пришлось восстанавливать два десятка дорожек с одной стороны и столько же с обратной и с десяток переходных отверстий. Тоже пищала на отсутствие памяти - пришлось еще SIMM демонтировать. Под ним тоже была сплошная зелень с разрывами. Это уже почти финальный результат ремонта.

P.S. На этом фото два разрыва еще не устранены. Для иллюстрации того, как они выглядят ))

Mx_Serg · Сообщение **Mx_Serg** » 03.07.2019,17:01

Фото2: Панелька для клавиатурного биоса была почти полностью разрушена - пришлось поставить новую.

Kristaller · Сообщение **Kristaller** » 03.07.2019,23:21

Насчёт серьезности повреждений. На первой плате отчётливо видны разрывы дорожек, большенство идёт от микросхемы биоса, судя по всему из-за этого плата и не стартует. На второй плате видно намного меньше повреждений. Третью плату я пока восстановить не решаюсь, там все намного серьезнее.

Фото:

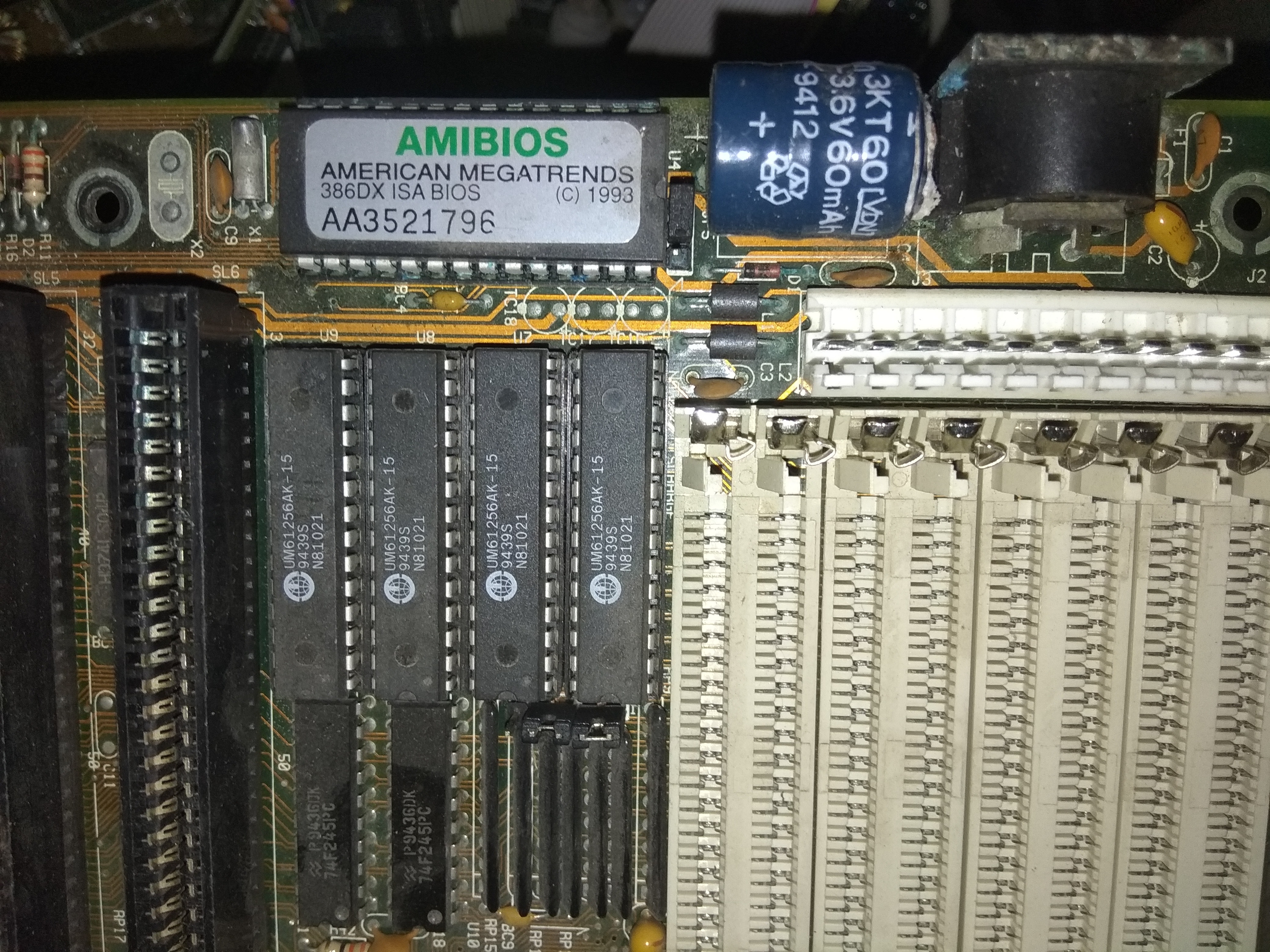

Повреждения на первой плате(верх): https://telegra.ph/file/8b4a58992a0d5d254d9c3.jpg

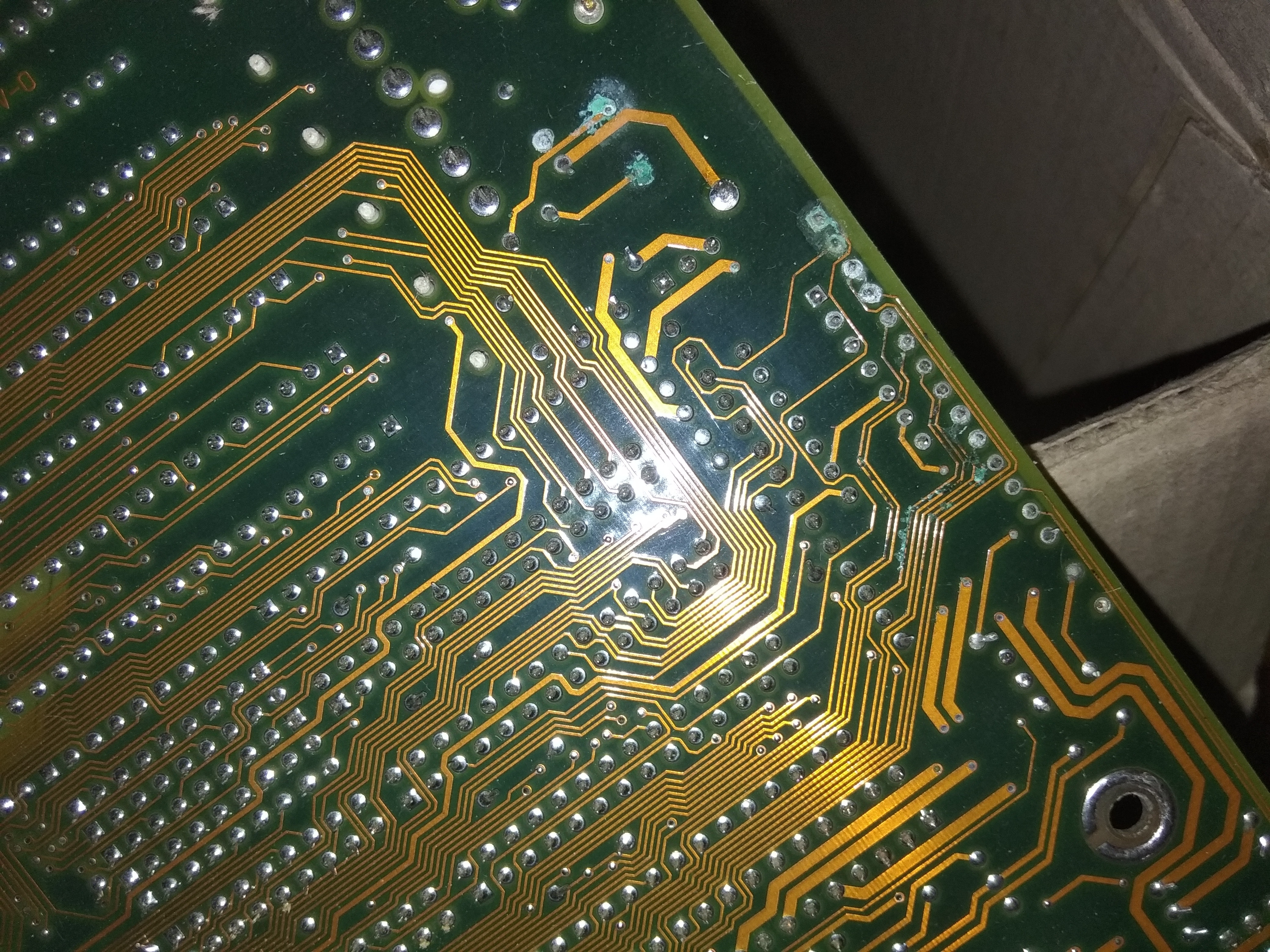

Повреждения на первой плате(низ): https://telegra.ph/file/ae820c37f6d8c21330b8f.jpg

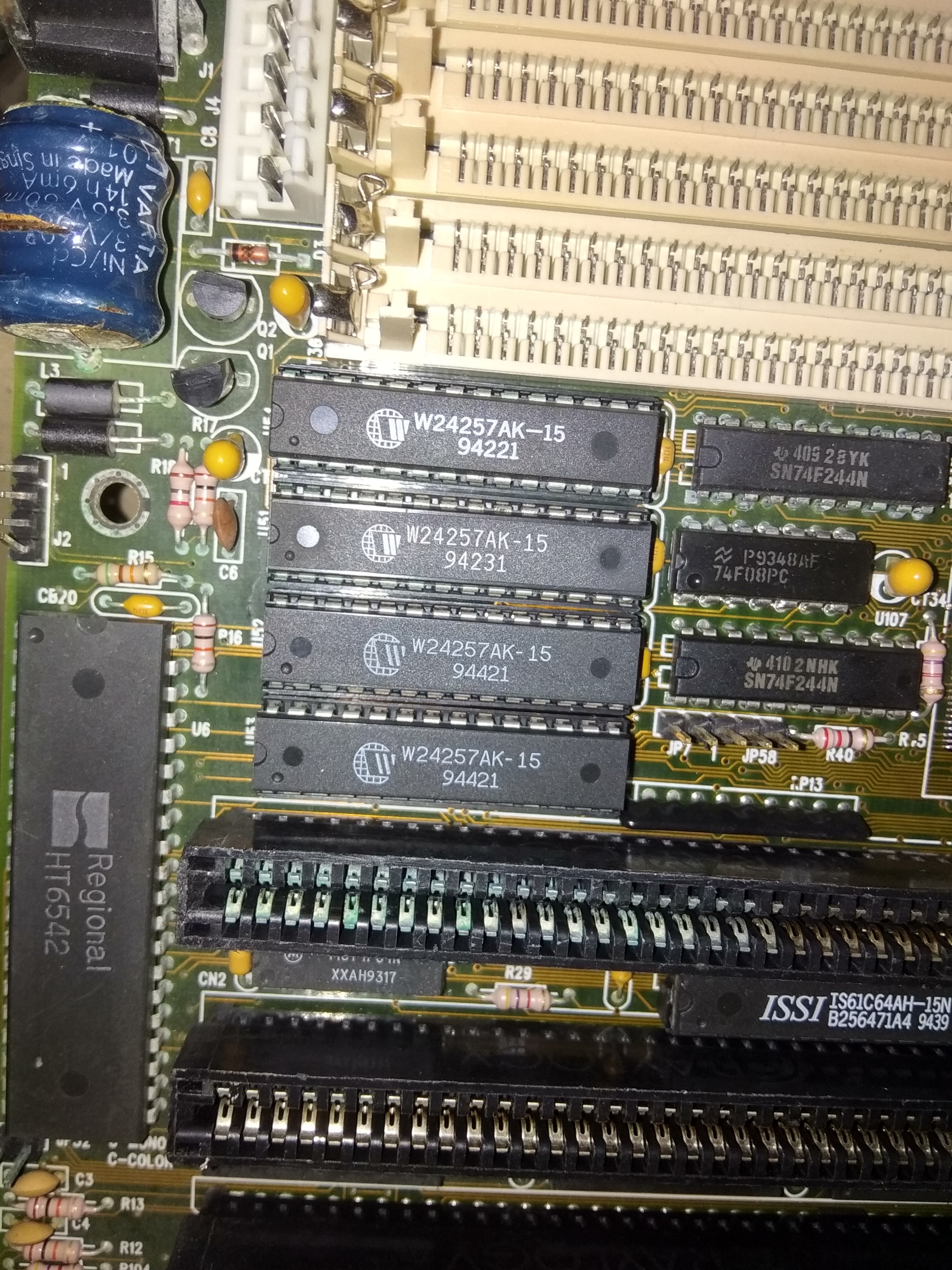

Повреждения на второй плате(верх): https://telegra.ph/file/cf17ed843131bfa864661.jpg
Повреждения на второй плате(низ): https://telegra.ph/file/fd3c42216cc155d401980.jpg

Mildi · Сообщение **Mildi** » 03.07.2019,23:41

Это легкие повреждения, восстанавливается легко.
Иногда после отмывки видно что якобы разорванная дорожка на самом деле целая.
У меня две материнки начали работать после отмывки, хотя визуально там полная Ж была....

Mx_Serg · Сообщение **Mx_Serg** » 04.07.2019,00:03

Самое неприятное - фото 2. Там есть разрывы 100% И я еще под панель биоса заглянул бы для верности. Но максимум,что понадобится - заменить панель и прочистить хорошо под ней (может пару дорожек восстановить). В целом, по сравнению с тем, что я ремонтировал выше - ничего страшного ))

P.S. На второй плате, возможно что-то разъело под батарейкой, но там обычно дорожек немного.
