Приставка к БК0011/М с ЦП Н1806ВМ2 и СОЗУ пульта

[MM]

Приставка для расширения возможностей БК0011/М с ЦП Н1806ВМ2 и батарейным СОЗУ пультового режима.
Содержит порядка 26 шт. ИС, имеет особенности :
1. Настройка тактовой частоты Н1806ВМ2 подстроечным резистором СП5-16ВА 0.25 вт., диапазон перестройки 2...6 Мгц.
Измерение частоты осуществляется внешним китайским модулем частометра.
2. СОЗУ ( или ППЗУ ) в адресах 170000....176777, выбираемое по секторам длиной 1000, с возможностью отключения в режиме пользователя
3. Возможность применять с БК0011/М без доработки БКшки
4. Разъем СНП58-64 папа для подключения внешнего блока КНГМД или МСТД
5. При доработке БК0010 на -641 плате может функционировать и с ней ( вывести сигналы ПДП ВМ1 ).
6. Возможность ставить ВМ2 без пайки, на прижимной рамке ( отбор быстрых ЦП ).
7. Приставка не предназначена для самостоятельного функционирования, без присоединной БКшки, т.к. не имеет портов ввода-вывода м резисторов-подтяжек шины.
8. Ориентировочное быстродействие Н1806ВМ2-5.5 Мгц в СОЗУ 0 тактов - не менее 1.1 млн рег.рег.

Схема электрическая принципиальная ( предварительно ), скриншоты в PDF :
https://cloud.mail.ru/public/DqtV/gxuvJugit
Состав ИС :
DD1 - Н1806ВМ2
DD2, DD3, DD26 - TM9
DD4, DD5 - КР537РУ10
DD6, DD16 - ЭКФ1554АП6
DD7 - ЛИ1
DD8, DD14, - ЛН1
DD9, DD22 - ЛА9 ( ЛА13 )
DD10 - ЛЕ4
DD11, DD12, DD21 - ЛА3
DD13, DD20 - КП7
DD15 - ИЕ19
DD17 - ЭКФ1554ТЛ3 ( ЭКФ1564ТЛ3 )
DD18 - TM2
DD19 - ЛА1
DD23 - ЭКФ1564ТЛ2 ( ЭКФ1554ТЛ2 )
DD24 - К217ЛБ2
DD25 - ЛА4
DA1 - 78L05

Примерная дислокация ИС на стандартной 4СПП блока БК :


Вариант с удлиненной на 25 миллиметров платой блока - для монтажа кнопок и тумблера


Кнопки использовать Черри-МХ, а тумблер традиционный ПДК-1 ( как в ДВК-2 3 шт. выключателя на передней панели БПС6-1 ).

Приглашаются спонсоры проекта.

[vintik_33]

И какие новые возможности появятся у БК при подключении этой приставки ?

Чуть расширенная система команд по сравнению с ВМ1 ?
Возможность менять пультовый монитор без программатора ?
Повышенная частота (быстродействие) ЦП и возможность ее менять (а зачем) ?

Как это использовать не в НИИ, а рядовому пользователю ???
И сколько ориентировочно такой блочёк будет стоить ?

Без претензий, просто интересно как бывшему пользователю БК-шек всех мастей !
Хотя одна 11М в заначке еще осталась

[MM]

Повышенная частота (быстродействие) ЦП

У заводской БК0011М типовое быстродействие в ДОЗУ - 262 т. рег-рег ( измерено ), в ПЗУ или СОЗУ 0 тактов - порядка 400 т. рег-рег. С блоком ВМ2А ( образца 1998 г. ) измеренное быстродействие в ДОЗУ составляло порядка 330 т. рег-рег, в СОЗУ - более 1 млн рег-рег ( завит от тактовой частоты ЦП ).
Столь низкое быстродействие в ДОЗУ БКшки объяснияется логической ошибкой в ВП1-037 - там сильно упрощена схема арбитра доступа к ДОЗУ,
что в общем не было особо заметно, когда ЦП в БК0010 работал на 3 Мгц.

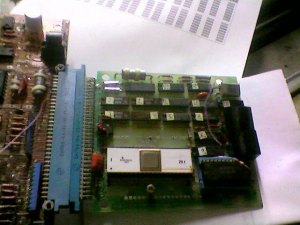

Демка образца 1998 г. с снятым теплоотводом :

такой блочёк будет стоить ?

Сильно зависит от наличия спонсора разработки, особенно тополога P-CAD2006.

Если не будет тополога - то не будет и блочка.

Очень примерно закупочная цена ЭБ :
1. 25 шт. ИС - по 50 руб + почта = ~~ 2000 руб. ( в лучшем случае )
2. Н1806ВМ2 из проверенной партии - от 1500 руб, или из просто интернет-магазина - от 800 руб.
3. Колодки РС24-7 2 шт. по 200 руб ( опция, сойдут и китайские жестяные )
4. Микровыключатели ВДМ - 3 шт. по 200+ руб , без альтернативы, имеют низкий выход годных ( надо собирать 1 шт. из 2 шт. ).
5. Драгоценности типа СП5-16ВА 0.25 вт, КМ5 П33, К10-17-1в - еще рублей так на 500.
6. Малоценные конденсаторы китайские типа 1206 1 мкф, 10 мкф, резисторы из ЧиД 0805 и т.п. - от 500 руб + почта.
7. 4-слойка - от 2 т.р., если будет коммерческий тираж - то от 1500 руб.
8. Разъемы СНП58-64 мама обычная и папа с короткими выводами - порядка 500 руб + почта.
Итого без учета сборки, самый дешовый вариант - от 6400 руб.

Как это использовать не в НИИ, а рядовому пользователю ???

ИМХО - варианты использования :
1. Простому коллекционеру - никак, это новодел.
2. Ретро-игроку - ну может некотрые игры, которые сильно тормозят на обычной БКшке, пойдут немного плавнее.
3. Для использующих БК как ЧПУ и др. управляющей М-ЭВМ - откроется море возможностей, например по быстрым процессам типа приема сигналов ДУ RC-5 и аналогичных.
3.1. Особенно быстро заработает Бейсик БКшки, ну или Фокал - раза в 3 быстрее оригинала БК.
